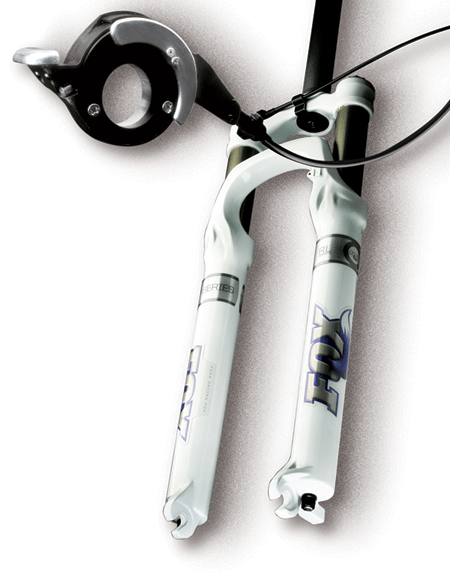

线控 RL 前叉设定指引

安装您的前叉

(F-RL 线控)

1. 将前叉从包装取出。小心不要使钢线扭结。
2. 参看安装32mm 前叉的程序来安装您的32mm前叉。并安装前叉舵管到自行车头管中。

Shimano 锁死拨杆的安装及方向

1. 使用3mm 内六角扳手，松开Shimano 锁死拨杆组件 (LLA)下方的手把固定螺丝。

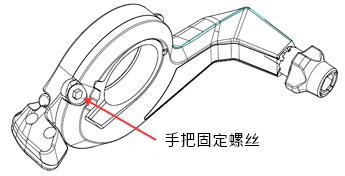

   Figure 2: 手把固定螺丝的位置



2. 移除手把右边的把套。
3. 把Shimano LLA滑入手把中，Figure 3: Shimano LLA位置显示了安装方向。LLA的释放键是面向手把末端，钢线调节钮是向自行车的前方，剎车把组件是位于上方。再将把套安装回原来位置。

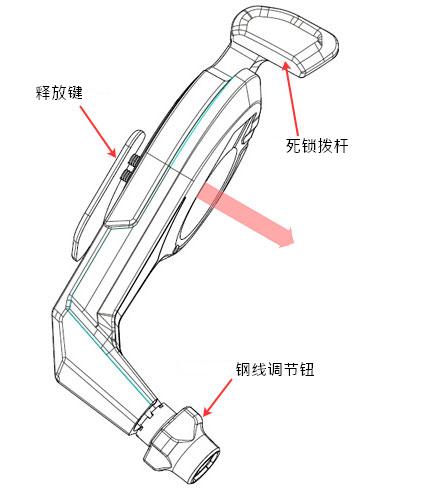

   Figure 3: Shimano LLA位置



4. 将Shimano LLA调整至紧靠把套，但留意把套不会影响锁死释放键的正常操作。

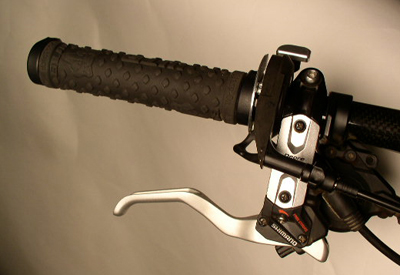

   Figure 4: Shimano LLA 安装在手把上



5. 按下锁死拨杆到锁死位置，Figure 5: 按下锁死拨杆.

   Figure 5: 按下锁死拨杆



6. 调整Shimano LLA 确保锁死拨杆在锁死位置时不会影响母指操作后变速器的拨杆；看Figure 6: 锁死拨杆及母指变速拨杆的空间.

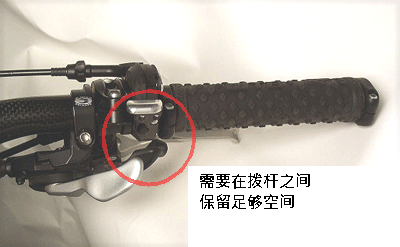

   Figure 6: 锁死拨杆及母指变速拨杆的空间



7. 使用 3mm内六角扳手，以7 in-lb的力度锁紧手把固定螺丝。Figure 2: 手把固定螺丝的位置.
8. 按释放键使Shimano LLA 解除锁死状态，看Figure 7: Shimano LLA释放键.

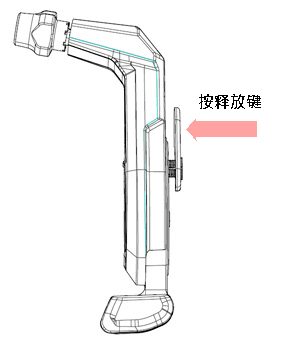

   Figure 7: Shimano LLA释放键



测试线控锁死的功能

1. 按制造商安装指引，把车轮安装到前叉。
2. Shimano LLA在非锁死位置，压下前叉约50mm行程及放开约十次，使锁死油路能充满叉油。
3. 按下锁死拨杆，直至感觉卡到锁死位置。
4. 按下手把及放开，检查前叉是否能锁死。
5. 如果前叉不能锁死，逆时针转动Shimano LLA上的钢线调节钮1/4圈。再压下手把使前叉压缩，测试锁死功能。如需要可重复这步骤，直至能达到最佳的锁死位置。
