安装32mm前叉

如果您是第一次安装前叉，您可以观看FLASH影片安装新的32mm前叉。

如果您是更换现有的前叉，您可以观看FLASH影片更换32mm 前叉。

注释：  此安装过程同样适用于FOX F29前叉。

FOX Racing Shox强烈建议由合资格的自行车技师来安装您的FOX前叉。不正确的安装可能导致危险，引致失控及致命的伤害。请在开始安装之前，完整的阅读此部分。

将FOX 32mm前叉安装到您的自行车上

1. 从您的自行车上将旧前叉卸下。
2. 卸下旧前叉的叉肩座环。
3. 量度旧前叉舵管的长度。将此长度标注于新的FOX前叉舵管之上。

   注释：  如果没有旧的前叉做参考，请按照以下操作获得正确的长度来截取舵管：

   1. 将新前叉安装到自行车上，确认所有碗组零件都已经安装到位。使用叉肩座环安装器将叉肩座环牢固地安装在舵管上。
   2. 将碗组垫环（非必需）和把立安装到舵管上，轻轻的锁紧把立螺栓。
   3. 在把立的顶端边缘，舵管表面作下标记。
4. 如果有必要截取舵管，测量两次长度后才截取！建议使用管道切割器来截取舵管。

   警告！  如果舵管上有裂缝或者凹槽，叉肩/舵管/上管組件应立即更换。舵管上的裂缝或者凹槽能导致转向失败，造成失控或致命的伤害。

5. 将新的前叉卸下，在标记线下4-10mm处截取舵管。这4-10mm的下移能让把立盖更锁紧碗组，以减少其自由移动。请参看您的把立制造商提供的信息，确保有足够的空间锁紧把立。
6. 将新截断的舵管边缘内外用锉刀修正平滑整齐。
7. 安装星状螺母：使用星状螺母安装工具，将其正确装入舵管，并获得足够的深度（见下图：星状螺母安装深度）。

   注释：  装在FOX前叉舵管上的垫环，总高度不能超过30mm。



8. 使用叉肩座环安装器将叉肩座环牢固地安装在舵管上。
9. 将所有碗组及把立垫环（如需要）安装到舵管上。
10. 根据把立制造商的规格将把立盖锁紧到星状螺母，并根据规格锁紧把立把立螺栓。
11. 正确的调整碗组，使它在转动时没有拖拉感并不会有随意的移动。
12. 根据刹车器制造商的说明，重新安装刹车器，并调整刹车皮位置。

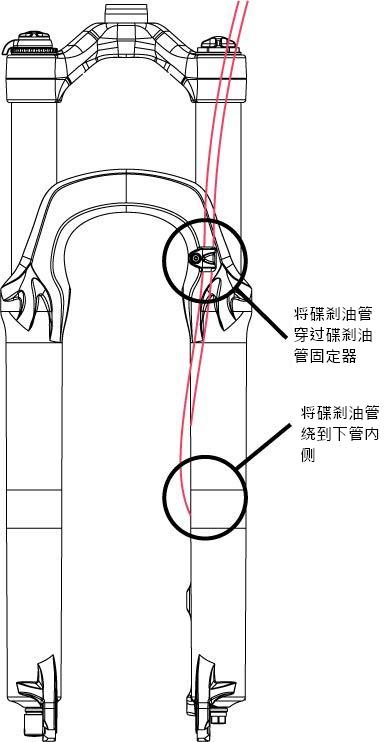

13. 如果您的前叉是碟刹型号的，将前碟刹油管穿过碟刹油管固定器。碟刹油管固定器应如下图安装。
14. 使用2.5mm内六角扳手，以8 in-lb (90 N-cm) 的力量锁紧M3 x 12碟刹油管固定器螺丝。



    星状螺母安装深度

    剎车器

    V型剎车器

    V型剎车器可以使用在装配有V型刹车座的FOX 32mm前叉之上。根据刹车器制造商的说明，安装并调试好刹车器。在平地上正确测试刹车器。吊刹系统已不能用在FOX 32mm 前叉上。

    碟剎器

    160-203mm的剎车碟片能用在FOX 32mm前叉。不要使用大于203mm的碟片，并按照碟剎器制造商的说明锁紧所有螺丝。

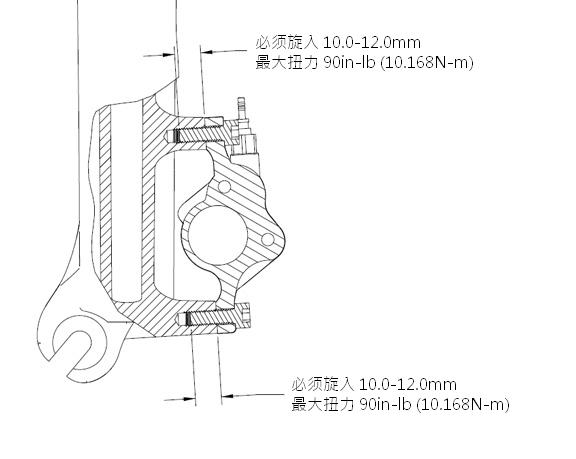

    注意！  重要事项： 碟刹夹器安装螺栓必须能旋入前叉10-12mm。请确认是根据制造商的扭力规格锁紧螺栓。在任何情况下，碟刹夹器的安装螺栓的锁紧力度都不能超过90 in-lb。



    安装、引导及检查所有管线或油管是否已固定到前叉下管上，并在前叉压缩时不会自由移动。建议安装新的碟刹刹车皮以确保刹车皮的位置正确。请先在平地上测试刹车器运作正常。





    注意！  根据制造商的规格正确锁紧刹车夹器。

15. 安装前轮。检查快拆螺母定位于前叉钩爪沉孔中。快拆锁定时，螺母应旋转4圈或者更多。锁定后，快拆杆应与前叉左腿平行。

    轮胎尺寸

    26" 车轮

    FOX 32 mm前叉可以使用的最大轮胎宽度为2.40英寸 (例如： WTB MotoRaptor 55/60, 26 x 2.40)。任何大于26 x 2.30的轮胎都必须采用下列办法检查是否有足够间隙。

    检测正确的轮胎尺寸

    轮胎安装及充气后，测量的三个尺寸：

    轮胎最大顶端直径 = 686 mm = 27.00 英寸

    轮胎最大边缘直径 = 652 mm = 25.67 英寸

    轮胎最大宽度 = 61 mm = 2.40 英寸



    29" 车轮

    FOX F29 mm前叉可以使用的最大轮胎宽度为2.30英寸 (例如： WTB MotoRaptor 55/60, 26 x 2.30)。任何大于26 x 2.20的轮胎都必须采用下列办法检查是否有足够间隙。

    检测正确的轮胎尺寸

    轮胎安装及充气后，测量的三个尺寸：

    轮胎最大顶端直径 = 744 mm = 29.29英寸

    轮胎最大边缘直径 = 713 mm = 28.07英寸

    轮胎最大宽度 = 58.5 mm = 2.30英寸



    警告！  不要使用任何超出以上最大测量尺寸的车轮，使用大轮胎会令对您受严重或致命的伤害。
