40 RC2

Montage der Gabel | Vor jeder Fahrt | Einstellen der Nachgiebigkeit | Einstellen der Zugstufe | Einstellen der Highspeed-Druckstufe | Einstellen der Lowspeed-Druckstufe | Austauschen der Schraubenfeder | Ändern des Federwegs | Wartungsintervalle | Wichtige Sicherheitsinformationen

Montage der Gabel

Stellen Sie sicher, dass die Gabel ordnungsgemäß montiert ist, bevor Sie fortfahren. Wenn Sie auf den oben stehenden Link klicken, gelangen Sie auf die entsprechende Seite.

Vor jeder Fahrt

1. Vergewissern Sie sich, dass die 20-mm-Achsenklemmschrauben und die Gabelkopfklemmschrauben ordnungsgemäß ausgerichtet und angezogen sind.
2. Reinigen Sie Ihre Gabel von außen mit Seifenwasser, und trocknen Sie sie mit einem trockenen weichen Tuch ab. Vermeiden Sie es, Wasser direkt auf die Dichtung zum oberen Rohr zu geben. Reinigen Sie die Gabel nicht mit einem Hochdruckreiniger.
3. Prüfen Sie das Äußere der Gabel sorgfältig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, dürfen Sie die Gabel nicht benutzen. Nehmen Sie zwecks Wartung und Inspektionen Kontakt mit Ihrem örtlichen Händler oder FOX Racing Shox auf.
4. Überprüfen Sie die Einstellung des Steuersatzes. Wenn der Steuersatz sich gelöst hat, ziehen Sie ihn gemäß der Herstelleranweisungen fest.
5. Vergewissern Sie sich, dass alle Bremszüge bzw. -Leitungen ordnungsgemäß befestigt sind.
6. Testen Sie die Vorder- und Hinterbremse in flachem Gelände.

Einstellen der Nachgiebigkeit

Um für Ihre Gabel eine optimale Leistung zu erzielen, müssen Sie die Nachgiebigkeit einstellen. In der Regel sollte die Nachgiebigkeit ca. 15 bis 25 % des Gesamtfederwegs betragen.

1. Setzen Sie einen leicht festgezogenen Kabelbinder auf das obere Rohr auf und schieben Sie ihn nach unten, bis er an die Gabeldichtung stößt.
2. Setzen Sie sich in Ihrer normalen Fahrposition vorsichtig auf das Fahrrad. Die Gabel sollte dabei leicht einfedern.
3. Achten Sie darauf, die Gabel nicht weiter zu belasten, und steigen Sie vom Fahrrad. Messen Sie nun den Abstand zwischen Gabeldichtung und dem Kabelbinder. Dieses Maß ist die Nachgiebigkeit.
4. Vergleichen Sie Ihre Messung mit dem Wert in der nachstehenden Nachgiebigkeitstabelle.

   Wenn die Nachgiebigkeit geringer als in der Tabelle angegeben ist, drehen Sie den Vorspannungs-Einstellknopf (siehe unten) um eine (1) volle Umdrehung gegen den Uhrzeigersinn. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls.

   Wenn die Nachgiebigkeit höher als in der Tabelle angegeben ist, drehen Sie den Vorspannungs-Einstellknopf um eine (1) volle Umdrehung im Uhrzeigersinn. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls. Wenn sich die gewünschte Nachgiebigkeit mit dem Vorspannungs-Einstellknopf nicht erzielen lässt, sehen Sie in der nachstehenden Einstellungstabelle für 40-Schraubenfedern nach. Möglicherweise müssen Sie die Feder durch eine Schraubenfeder mit einer anderen Federhärte ersetzen.






   40 SCHRAUBENFEDER-EINSTELLUNGEN
   FOX Art.-Nr.	Federhärte	Farbmarkierung	Fahrergewicht (kg)
   039-05-070	0,54 kgf/mm	Schwarz	< 41 - 54
   039-05-071	0,63 kgf/mm	Lila	54 - 68
   039-05-062	0,71 kgf/mm	Blau	68 - 82
   039-05-073	0,80 kgf/mm	Grün	82 - 95
   039-05-074	0,89 kgf/mm	Gelb	95 - > 109




   Einstellen der Nachgiebigkeit
   Federweg	15 bis 25 % Nachgiebigkeit
   152 mm	23 - 38 mm
   165 mm	25 - 41 mm
   178 mm	27 - 45 mm
   191 mm	29 - 48 mm
   203 mm	30 - 51 mm




   Fehlerbehebung für die Nachgiebigkeit
   Problem	Abhilfe
   Zu hohe Nachgiebigkeit	Setzen Sie eine härtere Feder ein.
   Zu geringe Nachgiebigkeit	Setzen Sie eine weichere Feder ein.
   Starkes Durchschlagen	Setzen Sie eine härtere Feder ein.
   Harte Dämpfung; der Federweg wird nicht ausgeschöpft	Setzen Sie eine weichere Feder ein.

Einstellen der Zugstufe

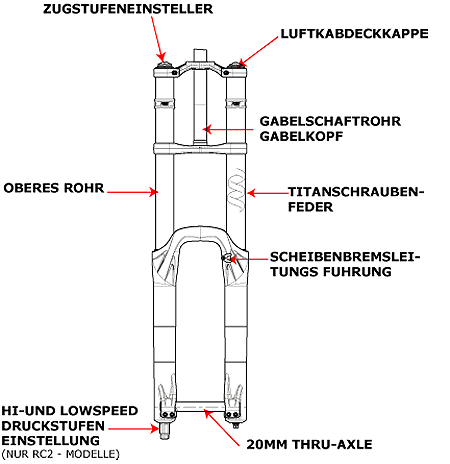

Der Zugstufeneinsteller (siehe unten) befindet sich auf der Oberseite des rechten Gabelbeins und verfügt über 15 Rastpositionen. Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Um die Zugstufe zu verringern, drehen Sie den Einstellknopf im Uhrzeigersinn. Um die Zugstufe zu erhöhen, drehen Sie den Einstellknopf gegen den Uhrzeigersinn. Drehen Sie den Zugstufeneinsteller zunächst bis zum Anschlag im Uhrzeigersinn (vollständig nach innen), und drehen Sie ihn anschließend gegen den Uhrzeigersinn (nach außen) um 8 Klicks zurück.

Einstellen der Highspeed-Druckstufe (nur RC2)

Die Druckstufe für hohe Geschwindigkeiten legt die Kraft fest, bei der die Gabel einfedert, und wie das Rad sich bei Stößen verhält. Der Einsteller kann in beide Richtungen bis zum Anschlag gedreht werden. Im Gesamtweg stehen 15 Klicks zur Verfügung. Die Grundeinstellung beträgt ab Werk 8 Rasterstufen (Klicks), gemessen im Uhrzeigersinn aus der komplett geschlossenen Position. Der Einsteller ist durch die schwarze Schutzkappe geschützt. Die FOX 40-Gabel darf nicht ohne die schwarze Schutzkappe gefahren werden.

Einstellen der Lowspeed-Druckstufe (nur RC2)

Die Lowspeed-Druckstufe steuert, wie sehr das Fahrrad unter dem Einfluss des Fahrergewichts einfedert, und wie sich das Fahrrad beim Bremsen verhält. Der Einsteller kann in beide Richtungen bis zum Anschlag gedreht werden. Im Gesamtweg stehen 17 Klicks zur Verfügung. Die Grundeinstellung beträgt ab Werk 8 Rasterstufen (Klicks), gemessen im Uhrzeigersinn aus der komplett geschlossenen Position. Der Einsteller ist durch die schwarze Schutzkappe geschützt. Die FOX 40-Gabel darf nicht ohne die schwarze Schutzkappe gefahren werden.

Hydraulischer Durchschlagwiderstand

Die 40 ist mit einem intern einstellbaren hydraulischen Durchschlagswiderstand ausgestattet, für den ein Patent beantragt wurde. Die Einstellung der Komponente erfolgt in der Patrone und muss von FOX Racing Shox oder durch ein zugelassenes Service-Center vorgenommen werden. Standardmäßig ist der Widerstand auf die Einstellung FIRM (Fest) gestellt.

Ersetzen der Schraubenfeder

1. Lösen Sie die Vorspannungs-Abdeckkappe (auf der Oberseite des linken Gabelbeins) mit einem 32-mm-Sechskantschlüssel.
2. Nehmen Sie die schwarzen Federdistanzstücke (3 Distanzstücke für 8 Zoll, 2 Distanzstücke für 7,5 Zoll, 1 Distanzstück für 7 Zoll, 0 Distanzstücke für 6,5 Zoll).
3. Drücken Sie die Gabel leicht zusammen, und nehmen Sie die Stahlfeder heraus. Sie müssen möglicherweise kräftig an der Feder ziehen, um Sie von der Tauchrohrführung zu lösen.
4. Wischen Sie die Feder mit einem Lappen trocken, und prüfen Sie den Farbcode.
5. Setzen Sie die Feder ein, indem Sie sie durch das obere Rohr schieben.
6. Setzen Sie die Federwegdistanzstücke auf, und ziehen Sie die Abdeckkappe mit 1864 N-cm an.
7. Messen Sie die Einstellen der Nachgiebigkeit, und stellen Sie sie ein. Stellen Sie bei Bedarf die Vorspannungs-Abdeckkappe neu ein.

Ändern des Federwegs

Der Federweg der FOX 40 kann in 12,7-mm-Abständen von 203 mm auf 152 mm verringert werden. Stimmen Sie dazu die vier inneren Federwegdistanzstücke im linken Gabelbein ab. Mit den geeigneten Werkzeugen und Schmiermitteln kann der Federweg in ca. 15 Minuten angepasst werden.

Sie benötigen folgendes Werkzeug und Zubehör: 32-mm-Sechskant-Stecknuss, einen 10-mm-Gabel- oder Steckschlüssel, Drehmomentschlüssel, Kunststoffhammer, Ölauffangwanne, saubere und trockene, fusselfreie Lappen, Messbehälter, sowie:

1. Um den Federweg anzupassen, muss die Gabel nicht aus dem Fahrrad ausgebaut werden.
2. Platzieren Sie das Fahrrad (oder die ausgebaute Gabel) in einem Montageständer.
3. Entfernen Sie mit Hilfe eines 32-mm-Sechskantschlüssel die Abdeckkappe auf der linken Seite.
4. Nehmen Sie die Distanzringe an der Oberseite der Schraubenfeder ab (3 Distanzstücke für 8 Zoll, 2 Distanzstücke für 7,5 Zoll, 1 Distanzstück für 7 Zoll, 0 Distanzstücke für 6,5 Zoll).
5. Lösen Sie mit einem 10-mm-Schlüssel die untere Mutter auf der linken Seite um 6 Umdrehungen.
6. Platzieren Sie eine saubere Ölauffangwanne unter der linken Seite der Gabel.
7. Schlagen Sie mit einem Kunststoffhammer leicht gegen die untere Mutter, um den Tauchrohrschaft aus dem unteren Gabelbein zu lösen.
8. Lösen Sie die untere Mutter, und nehmen Sie sie mit dem Sprengring ab.
9. Drücken Sie den Schaft mit einem dünnen Schraubenzieher nach oben, und lassen Sie das Öl ab.

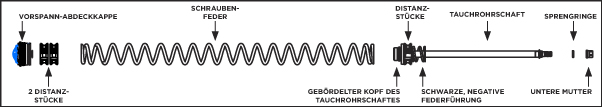

10. Drücken Sie die Gabel zusammen, und ziehen Sie die Schraubenfeder/Tauchrohrschaft-Baugruppe nach oben aus dem linken oberen Gabelrohr heraus.
11. Ziehen Sie die Schraubenfeder vom Tauchrohrschaft ab.
12. Bestimmen Sie anhand der nachstehenden Tabelle, wie viele Federwegdistanzstücke für den gewünschten Federweg auf dem Tauchrohrschaft platziert werden müssen.
13. Schieben Sie die negative Federführung vom gebördelten Kopf des Aluminium-Tauchrohrschafts weg.
14. Stecken Sie die erforderliche Anzahl Distanzstücke auf den Tauchrohrschaft auf, und schieben Sie die schwarze negative Federführung auf die Distanzstücke zurück.


    TEINSTELLUNGEN FÜR FEDERWEG-DISTANZSTÜCKE
    Federwegeinstellung	Anzahl der Distanzstücke unter der Abdeckkappe	Anzahl der Distanzstücke auf dem Tauchrohrschaft
    203 mm	3	0
    190 mm	2	1
    178 mm	1	2
    165 mm	0	3




15. Schieben Sie die Schraubenfeder auf den Tauchrohrschaft, bis sie einschnappt.
16. Montieren Sie die Baugruppe der Kolbenstange (linkes Gabelbein) von unten im oberen Rohr. Platzieren Sie die erforderliche Anzahl Distanzstücke über der Schraubenfeder, und schrauben Sie die Abdeckkappe in das obere Rohr.
17. Nehmen Sie das Fahrrad aus dem Montageständer, und drehen Sie es um.
18. Richten Sie mit einem langen, dünnen Schraubenzieher und durch Auf- und Abbewegen des unteren Gabelbeins den Tauchrohrschaft auf das Loch im unteren Gabelbein aus.
19. Wenn der Tauchrohrschaft ausgerichtet ist, schieben Sie das untere Gabelbein nach unten, und montieren Sie den Sprengring und die untere Mutter.
20. Ziehen Sie die untere Mutter mit einer 10-mm-Nuss und einem Drehmomentschlüssel auf 565 N-cm an.
21. Drehen Sie das Fahrrad wieder richtig herum, und platzieren Sie es wieder im Montageständer.
22. Nehmen Sie die linke Vorspannungs-Abdeckkappe ab, und füllen Sie 50 cm³ Fox Suspension Fluid (7 WT) ein.
23. Setzen Sie die Vorspannungs-Abdeckkappe auf, und ziehen Sie sie mit 1864 N-cm an.
24. Prüfen Sie nach Anpassungen des Federwegs die ordnungsgemäße Funktion der Gabel, bevor Sie mit dem Fahrrad fahren, indem Sie die Gabel einige Male zusammendrücken (die Federbewegung muss gleichmäßig und ohne Spiel erfolgen). Wenn ruckartige Gabelbewegungen oder ungewöhnliche Geräusche auftreten, zerlegen Sie die Gabel, und überprüfen Sie die Anzahl und Ausrichtung aller drei Distanzstücke.
25. Jetzt kann die Fahrt losgehen!
