VANILLA R - offenes bad dämpfer

	Federweg	140 mm
	Funktionen/ Einstellungen	Vorspannung der Schraubenfeder, Zugstufe
	Feder-/Dämpfertyp	Stahlfeder/offenes bad
	Verwendungszweck	All-Mountain, Freeride

Montage der Gabel

Stellen Sie sicher, dass die Gabel ordnungsgemäß montiert ist, bevor Sie fortfahren. Wenn Sie auf den oben stehenden Link klicken, gelangen Sie auf die entsprechende Seite.

Vor jeder Fahrt

Stellen Sie sicher, dass die Schnellspannhebel ordnungsgemäß eingestellt und angezogen sind.
Reinigen Sie Ihre Gabel von außen mit Seifenwasser, und trocknen Sie sie mit einem trockenen weichen Tuch ab. Vermeiden Sie es, Wasser direkt auf die Dichtung zum oberen Rohr zu geben. Reinigen Sie die Gabel nicht mit einem Hochdruckreiniger.
Prüfen Sie das Äußere der Gabel sorgfältig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, dürfen Sie die Gabel nicht benutzen. Nehmen Sie zwecks Wartung und Inspektionen Kontakt mit Ihrem örtlichen Händler oder FOX Racing Shox auf.
Überprüfen Sie die Einstellung des Steuersatzes. Wenn der Steuersatz sich gelöst hat, ziehen Sie ihn gemäß der Herstelleranweisungen fest.
Vergewissern Sie sich, dass alle Bremszüge bzw. -Leitungen ordnungsgemäß befestigt sind.
Testen Sie die Vorder- und Hinterbremse in flachem Gelände.

Einstellen der Nachgiebigkeit

Um für Ihre Gabel eine optimale Leistung zu erzielen, müssen Sie die Nachgiebigkeit einstellen. In der Regel sollte die Nachgiebigkeit ca. 15 bis 25 % des Gesamtfederwegs betragen.

Setzen Sie einen leicht festgezogenen Kabelbinder auf das obere Rohr auf und schieben Sie ihn nach unten, bis er an die Gabeldichtung stößt.
Setzen Sie sich in Ihrer normalen Fahrposition vorsichtig auf das Fahrrad. Die Gabel sollte dabei leicht einfedern.
Achten Sie darauf, die Gabel nicht weiter zu belasten, und steigen Sie vom Fahrrad. Messen Sie nun den Abstand zwischen Gabeldichtung und dem Kabelbinder. Dieses Maß ist die Nachgiebigkeit.

Vergleichen Sie Ihre Messung mit dem Wert in der nachstehenden Nachgiebigkeitstabelle.

Wenn die Nachgiebigkeit geringer als in der Tabelle angegeben ist, drehen Sie den Vorspannungs-Einstellknopf (siehe unten) um eine (1) volle Umdrehung gegen den Uhrzeigersinn. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls.

Wenn die Nachgiebigkeit höher als in der Tabelle angegeben ist, drehen Sie den Vorspannungs-Einstellknopf um eine (1) volle Umdrehung im Uhrzeigersinn. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls. Wenn sich die gewünschte Nachgiebigkeit mit dem Vorspannungs-Einstellknopf nicht erzielen lässt, sehen Sie in der nachstehenden Einstellungstabelle für Vanilla-Schraubenfedern nach. Möglicherweise müssen Sie die Feder durch eine Schraubenfeder mit einer anderen Federhärte ersetzen.

Richtlinien zum EINSTELLEN VON Vanilla-SCHRAUBENFEDERN
FOX Art.-Nr.	Ungefähre Federhärte	Farbmarkierung	Federweg (mm )	Fahrergewicht (kg)
039-05-080	0,73 kgf/mm	Schwarz	140	< 40,8-52,2
039-05-081	0,87 kgf/mm	Lila	140	52,2-68,0
039-05-082	1,01 kgf/mm	Blau	140	68,0-81,6
039-05-083	1,09 kgf/mm	Grün	140	81,6-95,3

Einstellen der Nachgiebigkeit
Federweg	XC/Race HART	All-Mountain WEICH
80 mm	12 mm	20 mm
100 mm	15 mm	25 mm
120 mm	18 mm	30 mm
140 mm	21 mm	35 mm
150 mm	23 mm	38 mm

Fehlerbehebung für die Nachgiebigkeit
Problem	Abhilfe
Zu hohe Nachgiebigkeit	Setzen Sie eine härtere Feder ein.
Zu geringe Nachgiebigkeit	Setzen Sie eine weichere Feder ein.
Starkes Durchschlagen	Setzen Sie eine härtere Feder ein.
Harte Dämpfung; der Federweg wird nicht ausgeschöpft	Setzen Sie eine weichere Feder ein.

Einstellen der Zugstufe

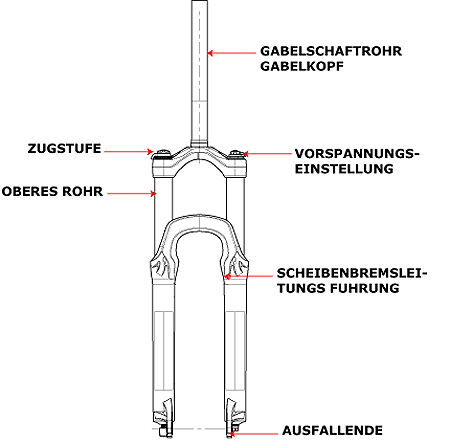

Der Zugstufeneinsteller (siehe unten) befindet sich auf der Oberseite des rechten Gabelbeins und verfügt über 12 Rastpositionen. Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Um die Zugstufe zu verringern, drehen Sie den Einstellknopf im Uhrzeigersinn. Um die Zugstufe zu erhöhen, drehen Sie den Einstellknopf gegen den Uhrzeigersinn. Drehen Sie den Zugstufeneinsteller zunächst bis zum Anschlag im Uhrzeigersinn (vollständig nach innen), und drehen Sie ihn anschließend gegen den Uhrzeigersinn (nach außen) um 6 Klicks zurück.

Knopf-Einstellung (Klicks nach außen vom Anschlag innen)	Beschreibung zur Einstellung	Hinweise zur Feinabstimmung	Hinweise zur Einstellung
1	Langsames Ausfedern	Wenn die Einstellung zu gering ist, schlägt das Fahrrad durch, und das Fahrverhalten wird unkomfortabel.	Wenn Sie die Federhärte oder den Luftdruck erhöhen, müssen Sie die Zugstufe verringern.
6 (Werkseinstellung)	Durchschnittliche Zugstufe
12	Werkseinstellung	Wenn die Einstellung zu hoch ist, hat das Rad zu wenig Traktion und kann den Kontakt mit dem Boden verlieren.	Wenn Sie die Federhärte oder den Luftdruck verringern, müssen Sie die Zugstufe erhöhen.

Ersetzen der Schraubenfeder

Lösen Sie die Vorspannungs-Abdeckkappe (auf der Oberseite des linken Gabelbeins) mit einem 26-mm-Sechskantschlüssel.
Drücken Sie die Gabel leicht zusammen, und nehmen Sie die Stahlfeder heraus. Sie müssen möglicherweise kräftig an der Feder ziehen, um Sie von der Tauchrohrführung zu lösen.
Wischen Sie die Feder mit einem Lappen trocken, und prüfen Sie den Farbcode.
Setzen Sie die neue Feder ein, indem Sie sie durch das obere Rohr schieben.
Ziehen Sie die obere Abdeckkappe mit 1864 N/cm an.
Drehen Sie die Gabel in eine horizontale Position, und schütteln Sie sie, damit das Öl in der Gabel über die Feder läuft. Dadurch wird die Feder vor dem ersten Einfedern geschmiert.
Nachgiebigkeit einstellen und messen.
