Montage der 32 mm-Gabel

Bitte beachten: Diese Montageanleitung gilt auch für FOX F29-Gabeln

FOX Racing Shox empfiehlt, Ihre FOX-Gabel von einem qualifizierten Fahrradmechaniker einbauen zu lassen. Wenn die Gabel nicht ordnungsgemäß eingebaut wird, besteht das Risiko von schweren oder lebensgefährlichen Verletzungen. Lesen Sie diesen Abschnitt vollständig durch, bevor Sie mit der Installation Ihrer FOX-Gabel beginnen.

So bauen Sie die FOX 32MM-Gabel in Ihr Fahrrad ein:

Bauen Sie die vorhandene Gabel aus dem Fahrrad aus.
Nehmen Sie die Lagerschale von der alten Gabel ab.
Messen Sie die Gabelschaftlänge der vorhandenen Gabel. Übertragen Sie diesen Messwert auf den Gabelschaft Ihrer neuen FOX-Gabel.
Bitte beachten: Die Gesamthöhe der Distanzstücke, die auf ein FOX Gabelschaftrohr montiert werden, darf 30 mm nicht überschreiten.
Lesen Sie in der Anleitung des Herstellers Ihres Vorbaus nach, um sicherzustellen, dass ausreichend Klemmfläche für den Vorbau verbleibt.
Wenn der Gabelschaft abgeschnitten werden muss, messen Sie vor dem Schnitt zweimal. Es wird empfohlen, zum Kürzen des Gabelschafts eine Schneidführung zu verwenden.
Warnung! Wenn der Gabelschaft Kratzer oder Riefen aufweist, muss die Gabelkopf/Gabelschaft/Oberrohr-Baugruppe ausgetauscht werden. Kratzer und Riefen können die Lebensdauer des Gabelschaftes verkürzen und zum Verlust der Kontrolle über das Fahrrad führen, sodass schwere oder lebensgefährliche Verletzungen entstehen können.
Verwenden Sie zum Aufpressen der Lagerschale ein dafür vorgesehenes Werkzeug, sodass die Lagerschale fest auf dem Gabelkopf aufsitzt. Montieren Sie mit einem dafür vorgesehenen Werkzeug die Spreizmutter innerhalb des Gabelschaftrohrs in der geeigneten Tiefe (siehe nachstehende Zeichnung zur Einbautiefe der Spreizmutter).
Setzen Sie anschließen Ihre FOX-Gabel in das Fahrrad ein. Der Steuersatz muss so eingestellt werden, dass er sich ohne Spiel frei dreht.
Ziehen Sie die Vorbauklemmschrauben entsprechend der Angaben des Vorbauherstellersan.
Bauen Sie die Bremsen wieder ein, und stellen Sie die Bremsgummis gemäß der Herstelleranweisungen ein.

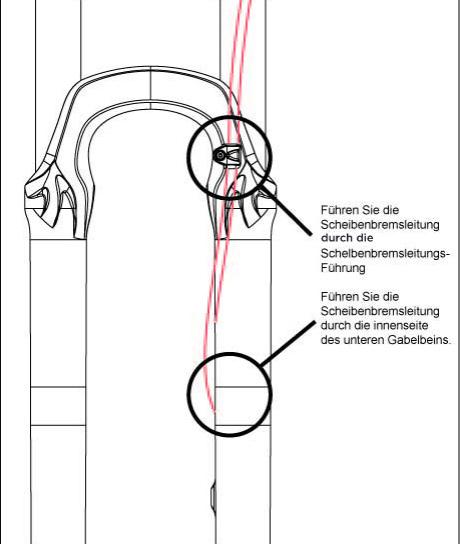

Wenn Ihre Gabel ausschließlich für Scheibenbremsen vorgesehen ist, führen Sie die Bremsleitung der vorderen Bremse durch die mitgelieferte Bremsleitungsführung. Setzen Sie die Teile für die Bremsleitungsführung wie in der nachstehenden Zeichnung dargestellt zusammen.

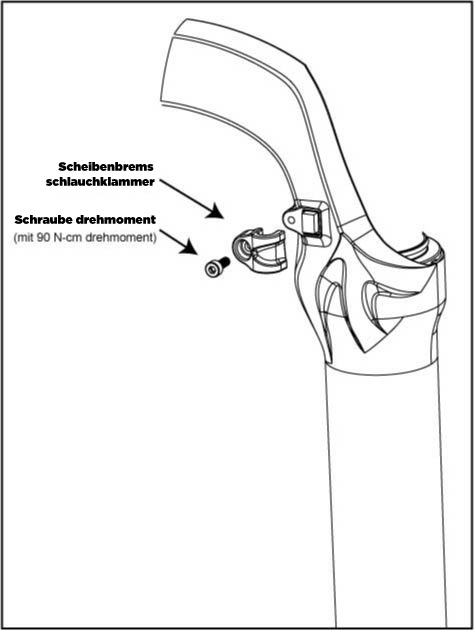

Ziehen Sie die M3 x 12-Bremsleitungsführungschraube mit einem 2,5-mm-Inbusschlüssel auf 90 N-cm an.

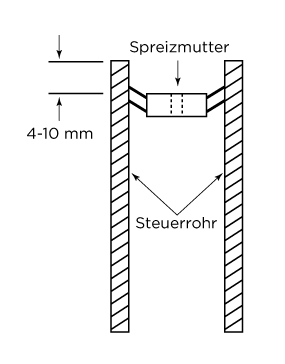

Einbautiefe der Spreizmutter
Bremsen
Linear-Pull-Bremsen
Für FOX 32MM-Gabeln, die mit Bremsaufnahmen versehen sind, können Sie Linear-Pull-Bremsen (d.h. V-Bremsen) verwenden. Beachten Sie beim Montieren und Einstellen der Linear-Pull-Bremsen die Anweisungen des Herstellers. Prüfen Sie die ordnungsgemäße Funktion der Bremsen in flachem Gelände. FOX 32MM-Gabeln sind nicht für Bremszughalter vorgesehen, sodass keine Cantilever-Bremsen verwendet werden können.
Scheibenbremsen
Mit FOX 32MM-Gabeln können Sie Bremsen mit einem Scheibendurchmesser von 160 – 203 mm verwenden. Verwenden Sie keine Bremsscheiben mit einem Durchmesser von mehr als 203 mm. Beachten Sie die Herstelleranweisungen zur Montage der Bremse und zu den Anzugsmomenten für die Halterungen.
Vorsicht! WICHTIG: Die Gewinde der Bremssattel-Befestigungsschrauben müssen 10 bis 12 mm tief in der Gabel fassen. Stellen Sie sicher, dass diese Befestigungsschrauben mit dem vom Hersteller vorgegebenen Drehmoment angezogen sind. Das Anzugsmoment der Bremssattel-Befestigungsschrauben darf 10,2 Nm nicht überschreiten.

Montieren und verlegen Sie alle Züge und Hydraulikleitungen, und vergewissern Sie sich, dass diese sicher am unteren Gabelbein befestigt sind und sich während der Gabelbewegung nicht verschieben. Es wird empfohlen, die Scheibenbremsbeläge zu wechseln, um die ordnungsgemäße Ausrichtung zu gewährleisten und das Bremsschleifen zu minimieren. Prüfen Sie die ordnungsgemäße Funktion der Bremsen in flachem Gelände.

Vorsicht! Ziehen Sie die Bremsscheibe gemäß den Vorgaben des Herstellers an.
Setzen Sie das Vorderrad ein. Vergewissern Sie sich, dass die Schnellspannmuttern ordnungsgemäß in den Vertiefungen der Ausfallenden sitzen. Die Schnellspannmutter muss mit mindestens vier (4) Umdrehungen auf das Gewinde geschraubt sein. Schließen Sie den Schnellspannhebel, so dass er vor dem linken Gabelbein parallel anliegt.
Reifengrößen
Für die 26-Zoll-Räder
Für FOX-Gabeln können Sie Reifen mit einer Größe von bis zu 2.40 Zoll (z.B. WTB MotoRaptor 55/60, 26 x 2.40) verwenden. Bei Reifengrößen von mehr als 26 x 2.30 müssen Sie mit dem folgenden Verfahren prüfen, ob ausreichend Freiraum vorhanden ist.
Ermitteln der richtigen Reifengröße
Nehmen Sie am aufgezogenen und aufgepumpten Reifen die folgenden Maße:
Maximaler Reifendurchmesser (Mitte) = 686 mm
Maximaler Reifendurchmesser (Rand) = 652 mm
Maximale Reifenbreite = 61 mm
Für die 29-Zoll-Räder
Für FOX-Gabeln können Sie Reifen mit einer Größe von bis zu 2.30 Zoll (z.B. WTB MotoRaptor 55/60, 26 x 2.30) verwenden. Bei Reifengrößen von mehr als 26 x 2.20 müssen Sie mit dem folgenden Verfahren prüfen, ob ausreichend Freiraum vorhanden ist.
Ermitteln der richtigen Reifengröße
Nehmen Sie am aufgezogenen und aufgepumpten Reifen die folgenden Maße:
Maximaler Reifendurchmesser (Mitte) = 744 mm
Maximaler Reifendurchmesser (Rand) = 713 mm
Maximale Reifenbreite = 58.5 mm
Warnung! Verwenden Sie keine Reifen, deren Maße die oben genannten Abmessungen übersteigen. Von der Verwendung breiterer Reifen wird dringend abgeraten, da andernfalls das Risiko von schweren oder lebensgefährlichen Verletzungen besteht.
