TALAS RL - FIT dämpfer

	Federweg	140 RL: 140 mm 140+120+100 mm 150 RL: 150 mm 150+130+110 mm
	Funktionen/ Einstellungen	TALAS-Federwegsystem, Sperre, Luftdruck der Luftfeder, Zugstufe
	Feder-/Dämpfertyp	Luft/FIT dämpfer
	Verwendungszweck	All-Mountain, Cross-Country

Montage der Gabel

Stellen Sie sicher, dass die Gabel ordnungsgemäß montiert ist, bevor Sie fortfahren. Wenn Sie auf den oben stehenden Link klicken, gelangen Sie auf die entsprechende Seite.

Vor jeder Fahrt

Stellen Sie sicher, dass die Schnellspannhebel ordnungsgemäß eingestellt und angezogen sind.
Reinigen Sie Ihre Gabel von außen mit Seifenwasser, und trocknen Sie sie mit einem trockenen weichen Tuch ab. Vermeiden Sie es, Wasser direkt auf die Dichtung zum oberen Rohr zu geben. Reinigen Sie die Gabel nicht mit einem Hochdruckreiniger.
Prüfen Sie das Äußere der Gabel sorgfältig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, dürfen Sie die Gabel nicht benutzen. Nehmen Sie zwecks Wartung und Inspektionen Kontakt mit Ihrem örtlichen Händler oder FOX Racing Shox auf.
Überprüfen Sie die Einstellung des Steuersatzes. Wenn der Steuersatz sich gelöst hat, ziehen Sie ihn gemäß der Herstelleranweisungen fest.
Vergewissern Sie sich, dass alle Bremszüge bzw. -Leitungen ordnungsgemäß befestigt sind.
Testen Sie die Vorder- und Hinterbremse in flachem Gelände.

Einstellen der Nachgiebigkeit

Um für Ihre Gabel eine optimale Leistung zu erzielen, müssen Sie die Nachgiebigkeit einstellen. In der Regel sollte die Nachgiebigkeit ca. 15 bis 25 % des Gesamtfederwegs betragen.

Lösen Sie die blaue Luftabdeckkappe auf der Mitte des TALAS-Hebels (siehe unten) auf der Oberseite des linken Gabelbeins, um das Schraderventil freizulegen.
Bitte beachten: Halten Sie den TALAS-Hebel mit einer Hand fest, während Sie mit der anderen die Luftkappe aufschrauben. Dadurch lässt sich die Luftkappe leichter entfernen und wird gleichzeitig vermieden, dass der TALAS-Hebel über die Anschläge hinaus gedreht wird.
Setzen Sie eine FOX Racing Shox-Hochdruckpumpe auf das Schraderventil auf.
Sehen Sie in der nachstehenden Einstellungstabelle für Luftfedern nach, und pumpen Sie Ihre Gabel mit der FOX-Hochdruckpumpe auf den angegebenen Wert auf. Entfernen Sie die Pumpe anschließend wieder.
Setzen Sie einen leicht festgezogenen Kabelbinder auf das obere Rohr auf und schieben Sie ihn nach unten, bis er an die Gabeldichtung stößt.
Setzen Sie sich in Ihrer normalen Fahrposition vorsichtig auf das Fahrrad. Die Gabel sollte dabei leicht einfedern.
Achten Sie darauf, die Gabel nicht weiter zu belasten, und steigen Sie vom Fahrrad. Messen Sie nun den Abstand zwischen Gabeldichtung und dem Kabelbinder. Dieses Maß ist die Nachgiebigkeit.
Vergleichen Sie Ihre Messung mit dem Wert in der nachstehenden Nachgiebigkeitstabelle.

Wenn die Nachgiebigkeit geringer als in der Tabelle angegeben ist, schrauben Sie den Ventilaufsatz auf das Luftkammerventil, und notieren Sie sich den angezeigten Luftdruck. Verringern Sie diesen danach durch Betätigung des schwarzen Ablassventils um 0,34 Bar. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls.

Wenn die Nachgiebigkeit höher als in der Tabelle angegeben ist, schrauben Sie den Ventilaufsatz auf das Luftkammerventil, und notieren Sie sich den angezeigten Luftdruck. Erhöhen Sie diesen danach um 0,34 Bar. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls.

Nachdem Sie die blaue Luftabdeckkappe wieder aufgesetzt haben, können Sie mit dem Fahrrad fahren.

32 mm TALAS Richtlinien zum EINSTELLEN VON LUFTFEDERN
Fahrergewicht	Luftdruck 140 mm	Luftdruck 150 mm
< 57 kg	3,45 (50 psi)	3,10 (45 psi)
57 - 61	3,79 (55 psi)	3,45 (50 psi)
61 - 66	4,14 (60 psi)	3,79 (55 psi)
66 - 70	4,48 (65 psi)	4,14 (60 psi)
70 - 77	4,83 (70 psi)	4,48 (65 psi)
77 - 84	5,52 (80 psi)	5,17 (75 psi)
84 - 91	6,20 (90 psi)	6,55 (95 psi)
91 - 98	6,89 (100 psi)	7,24 (105 psi)
98 - 104	7,93 (115 psi)	7,58 (110 psi)
104 - 113	8,62 (125 psi)	8,27 (120 psi)

Einstellen der Nachgiebigkeit
Federweg	XC/Race HART	All-Mountain WEICH
80 mm	12 mm	20 mm
100 mm	15 mm	25 mm
120 mm	18 mm	30 mm
140 mm	21 mm	35 mm
150 mm	23 mm	38 mm

Bitte beachten: Die Nachgiebigkeit und die Federhärte stellen sich selbst auf die richtige Einstellung und Härte ein, wenn für die TALAS-Gabel ein kürzerer Federweg eingestellt wird.

Fehlerbehebung für die Nachgiebigkeit
Problem	Abhilfe
Zu hohe Nachgiebigkeit	Luftdruck in Schritten zu 0,34 Bar erhöhen
Zu geringe Nachgiebigkeit	Luftdruck in Schritten zu 0,34 Bar verringern
Starkes Durchschlagen	Luftdruck in Schritten zu 0,34 Bar erhöhen
Harte Dämpfung; der Federweg wird nicht ausgeschöpft	Luftdruck in Schritten zu 0,34 Bar verringern

Einstellen der Zugstufe

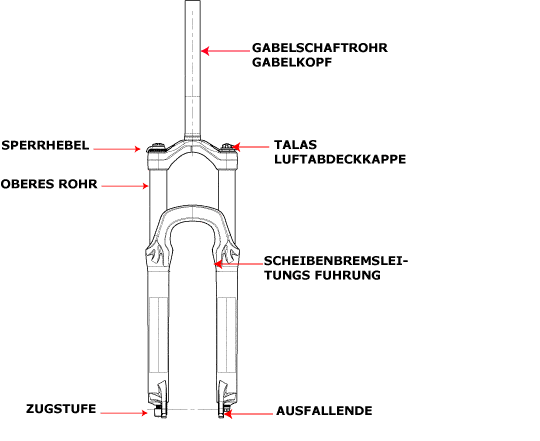

Der Zugstufeneinsteller befindet sich an der Unterseite des rechten Gabelbeins (siehe Abbildung unten). Der Einstellungsbereich umfasst 18 Klicks. Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Um die Zugstufe zu verringern, drehen Sie den Einstellknopf im Uhrzeigersinn. Um die Zugstufe zu erhöhen, drehen Sie den Einstellknopf gegen den Uhrzeigersinn. Drehen Sie den Zugstufeneinsteller zunächst bis zum Anschlag im Uhrzeigersinn (vollständig nach innen), und drehen Sie ihn anschließend gegen den Uhrzeigersinn (nach außen) um 6 Klicks zurück.

Knopf-Einstellung (Klicks nach außen vom Anschlag innen)	Beschreibung zur Einstellung	Hinweise zur Feinabstimmung	Hinweise zur Einstellung
1	Langsames Ausfedern	Wenn die Einstellung zu gering ist, schlägt das Fahrrad durch, und das Fahrverhalten wird unkomfortabel.	Wenn Sie die Federhärte oder den Luftdruck erhöhen, müssen Sie die Zugstufe verringern.
12 (Werkseinstellung)	Durchschnittliche Zugstufe
18	Werkseinstellung	Wenn die Einstellung zu hoch ist, hat das Rad zu wenig Traktion und kann den Kontakt mit dem Boden verlieren.	Wenn Sie die Federhärte oder den Luftdruck verringern, müssen Sie die Zugstufe erhöhen.

Sperren der Gabel

Der blaue Druckstufen-Sperrhebel befindet sich auf der rechten Abdeckkappe. Der Fahrer kann damit die Druckstufendämpfung der Gabel sperren. Die Gabel wird dabei in entspanntem Zustand gesperrt, damit sie nicht einfedert.

Um die Gabel zu sperren, drehen Sie den Hebel bis zum Anschlag im Uhrzeigersinn. Diese Position eignet sich am Berg sowie für Sprints, die Gabel federt jedoch unter dem Fahrergewicht ein. Bei starken Stößen wird die Sperre der Gabel gelöst (Blow-Off).

Um die Gabel zu entsperren, drehen Sie den Hebel bis zum Anschlag gegen den Uhrzeigersinn.

Nachdem Sie die Sperre aktivieren, federt die Gabel möglicherweise noch einige Male ein und aus. Wenn die Sperre vollständig arbeitet, kann sich die Gabel um 3 bis 5 mm bewegen. Dies ist kein Fehler und wirkt sich nicht auf die Leistung aus.

Bitte beachten: Nachdem Sie die Sperre aktivieren, federt die Gabel möglicherweise noch einige Male ein und aus. Wenn die Sperre vollständig arbeitet, kann sich die Gabel um 3 bis 5 mm bewegen. Dies ist kein Fehler und wirkt sich nicht auf die Leistung aus.

Ändern des Federwegs

32 MM TALAS-Gabeln bieten drei von außen anpassbare Einstellungen für den maximalen Federweg. Diese Federwegeinstellungen können mit der TALAS-Federweg-Einstellabdeckkappe auf dem linken Gabelbein einfach gewählt werden. Hinweise zu den Federwegoptionen und zur Drehrichtung befinden sich direkt auf der Abdeckkappe:

140 mm

5.50” (140 mm)
4.75” (120 mm)
4.00” (100 mm)

150 mm

5.90” (150 mm)
5.12” (130 mm)
4.33” (110 mm)

Aus Sicherheitsgründen wird empfohlen, zur Federwegeinstellung vom Fahrrad zu steigen. Falls erforderlich, kann der Federweg jedoch auch während der Fahrt angepasst werden (seien Sie vorsichtig, wenn Sie den Federweg mit diesem „extremen“ Verfahren anpassen), was besonders vor schwierigen Steigungen oder steilen Abfahrten von Nutzen sein kann.
