安装36mm前叉

FOX Racing Shox强烈建议由合资格的自行车技师来安装您的36 前叉。不正确的安装可能导致危险，引致失控及致命的伤害。请在开始安装您的FOX 36之前，完整的阅读此部分。

将FOX 36前叉安装到您的自行车上：

1. 从您的自行车上将旧的前叉卸下。
2. 卸下旧的前叉的叉肩座环。
3. 量度旧的前叉舵管的长度。将此长度标注于新的FOX前叉舵管之上。

   注释：  如果没有旧的前叉做参考，请按照以下操作获得正确的长度来截取舵管:

   1. 使用叉肩座环安装器将叉肩座环牢固地安装在舵管上。将新的前叉安装到自行车上，确认所有碗组零件都已经安装到位。
   2. 将碗组垫环（非必需）和把立安装到舵管上，轻轻的锁紧把立螺栓。
   3. 在把立的顶端边缘，舵管表面作下标记。
4. 如果有必要截取舵管，测量两次长度后才截取！建议使用管道切割器来截取舵管。

   警告！  如果舵管上有裂缝或者凹槽，叉肩/舵管/上管組件应立即更换。舵管上的裂缝或者凹槽能导致转向失败，造成失控或致命的伤害。

5. 将新的前叉卸下，在标记线下4-10mm处截取舵管。这4-10mm的下移能让把立盖更锁紧碗组，以减少其自由移动。请参看您的把立制造商提供的信息，确保有足够的空间锁紧把立。
6. 将新截断的舵管的边缘内外用锉刀修正平滑整齐。
7. 安装星状螺母：使用星状螺母安装工具，将其正确装入舵管，并获得足够的深度（见下图：星状螺母安装深度）。

   注意！  装在FOX前叉舵管的垫环，总高度不能超过30mm。



8. 使用叉肩座环安装器将叉肩座环牢固地安装在舵管上。
9. 将所有碗组及把立垫环（如需要）安装到舵管上。
10. 根据把立制造商的规格将把立盖锁紧到星状螺母，并根据规格锁紧把立螺栓。
11. 正确的调整碗组，是它在转动时没有拖拉感并不会有随意的移动。

    星状螺母安装深度

轮胎尺寸

FOX 36前叉可以使用的最大轮胎宽度为2.80英寸。任何大于26 x 2.60的轮胎都必须采用下列办法检查是否有足够间隙。

检测正确的轮胎尺寸

轮胎安装及充气后，测量的三个尺寸：

轮胎最大顶端直径 = 694 mm = 27.3 英寸

轮胎最大边缘直径 = 670 mm = 26.41英寸

轮胎最大宽度 = 71 mm = 2.80英寸

警告！  不要使用任何超出以上最大测量尺寸的车轮，使用大轮胎会令对您受严重或致命的伤害。

1. 安装快拆
2. 将手把放直及锁紧把立螺栓：
   1. 将自行车放在地上及坐上您的自行车，使手把相对于前轮放直。
   2. 按把立制造商说明锁紧把立螺栓。
   3. 按把立制造商扭力规格检查手把固定螺栓。

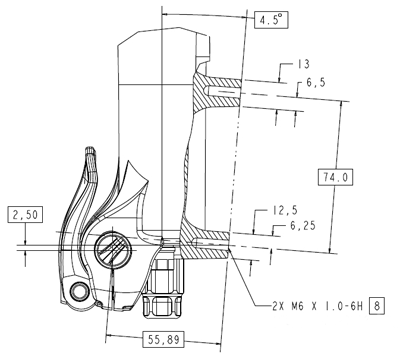

安装柱式碟剎器

36前叉只能使用160-205mm的剎车碟片。36能使用XC或DH剎车器或液压剎车系统。

注意！  请勿改装前叉下管，或使用V型剎车器。

36碟剎螺栓使用:

使用XC尺寸碟片 (160 – 180 mm 外径):

- XC 卡钳

- XC 卡钳国际标准式固定座

OR

使用DH尺寸碟片 (200 – 205 mm 外径):

- XC 卡钳

1. 请按DH碟剎器制造商规格安装碟剎器。请确保每颗螺栓都已被锁紧。
2. 请按照您碟剎器的使用者手册安装您的碟剎器。建议安装新的碟刹刹车皮确保刹车皮的位置正确。
3. 请先在平地上测试刹车器运作正常。

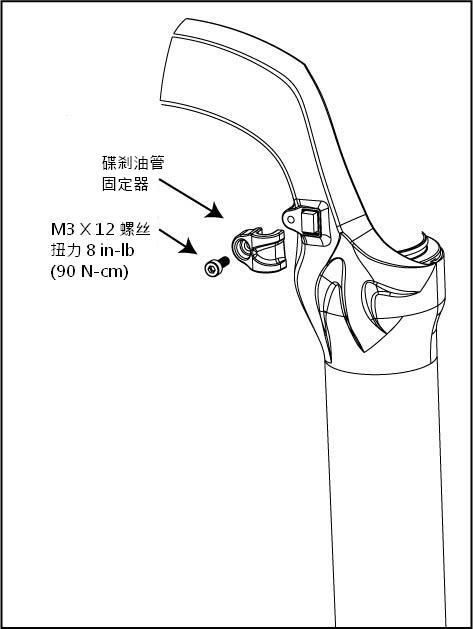

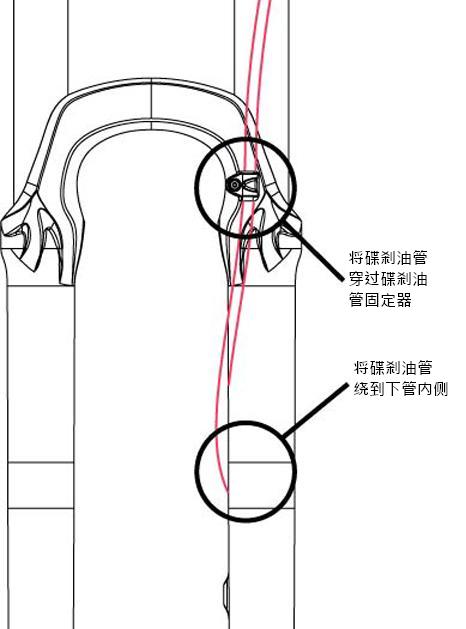

4. 将管线或油管从卡钳绕到下管内侧及用碟刹油管固定器固定，下图表示如何组装碟刹油管固定器。
5. 按碟剎器制造商说明将管线或油管截成合式长度及安装好。
6. 使用2.5mm内六角扳手，以8 in-lb (90 N-cm) 的力量锁紧碟刹油管固定器螺丝。
