36 VAN RC2 & R

Montage der Gabel | Vor jeder Fahrt | Einstellen der Nachgiebigkeit | Einstellen der Zugstufe | Einstellen der Highspeed-Druckstufe | Einstellen der Lowspeed-Druckstufe | Ersetzen der Schraubenfeder | Wartungsintervalle | Wichtige Sicherheitsinformationen

Montage der Gabel

Stellen Sie sicher, dass die Gabel ordnungsgemäß montiert ist, bevor Sie fortfahren. Wenn Sie auf den oben stehenden Link klicken, gelangen Sie auf die entsprechende Seite.

Vor jeder Fahrt

1. Vergewissern Sie sich, dass die 20-mm-Achsenklemmschrauben und die Gabelkopfklemmschrauben ordnungsgemäß ausgerichtet und angezogen sind.
2. Reinigen Sie Ihre Gabel von außen mit Seifenwasser, und trocknen Sie sie mit einem trockenen weichen Tuch ab. Vermeiden Sie es, Wasser direkt auf die Dichtung zum oberen Rohr zu geben. Reinigen Sie die Gabel nicht mit einem Hochdruckreiniger.
3. Prüfen Sie das Äußere der Gabel sorgfältig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, dürfen Sie die Gabel nicht benutzen. Nehmen Sie zwecks Wartung und Inspektionen Kontakt mit Ihrem örtlichen Händler oder FOX Racing Shox auf.
4. Überprüfen Sie die Einstellung des Steuersatzes. Wenn der Steuersatz sich gelöst hat, ziehen Sie ihn gemäß der Herstelleranweisungen fest.
5. Vergewissern Sie sich, dass alle Bremszüge bzw. -Leitungen ordnungsgemäß befestigt sind.
6. Testen Sie die Vorder- und Hinterbremse in flachem Gelände.

Einstellen der Nachgiebigkeit

Um für Ihre Gabel eine optimale Leistung zu erzielen, müssen Sie die Nachgiebigkeit einstellen. In der Regel sollte die Nachgiebigkeit ca. 15 bis 25 % des Gesamtfederwegs betragen.

1. Setzen Sie einen leicht festgezogenen Kabelbinder auf das obere Rohr auf und schieben Sie ihn nach unten, bis er an die Gabeldichtung stößt.
2. Setzen Sie sich in Ihrer normalen Fahrposition vorsichtig auf das Fahrrad. Die Gabel sollte dabei leicht einfedern.
3. Achten Sie darauf, die Gabel nicht weiter zu belasten, und steigen Sie vom Fahrrad. Messen Sie nun den Abstand zwischen Gabeldichtung und dem Kabelbinder. Dieses Maß ist die Nachgiebigkeit.
4. Vergleichen Sie Ihre Messung mit dem Wert in der nachstehenden Nachgiebigkeitstabelle.

   Wenn die Nachgiebigkeit geringer als in der Tabelle angegeben ist, drehen Sie den Vorspannungs-Einstellknopf (siehe unten) um eine (1) volle Umdrehung gegen den Uhrzeigersinn. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls.

   Wenn die Nachgiebigkeit höher als in der Tabelle angegeben ist, drehen Sie den Vorspannungs-Einstellknopf um eine (1) volle Umdrehung im Uhrzeigersinn. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls. Wenn sich die gewünschte Nachgiebigkeit mit dem Vorspannungs-Einstellknopf nicht erzielen lässt, sehen Sie in der nachstehenden Einstellungstabelle für 36 VAN-Schraubenfedern nach. Möglicherweise müssen Sie die Feder durch eine Schraubenfeder mit einer anderen Federhärte ersetzen.








   Richtlinien zum EINSTELLEN VON 36 VAN-SCHRAUBENFEDERN
   FOX Art.-Nr.	Federhärte	Farbmarkierung	Federwegbereich	Fahrergewicht (kg)
   039-05-050	.63 kgf/mm	Schwarz	160	<41-52
   039-05-051	.71 kgf/mm	Lila	160	52-70
   039-05-052	.80 kgf/mm	Blau	160	70-82
   039-05-053	.89 kgf/mm	Grün	160	82-95
   039-05-054	.98 kgf/mm	Gelb	160	95-109+




   Einstellen der Nachgiebigkeit
   Federweg	Race HART	Freeride WEICH
   160 mm	24mm	40mm




   Fehlerbehebung für die Nachgiebigkeit
   Problem	Abhilfe
   Zu hohe Nachgiebigkeit	Setzen Sie eine härtere Feder ein.
   Zu geringe Nachgiebigkeit	Setzen Sie eine weichere Feder ein.
   Starkes Durchschlagen	Setzen Sie eine härtere Feder ein.
   Harte Dämpfung; der Federweg wird nicht ausgeschöpft	Setzen Sie eine weichere Feder ein.

Einstellen der Zugstufe

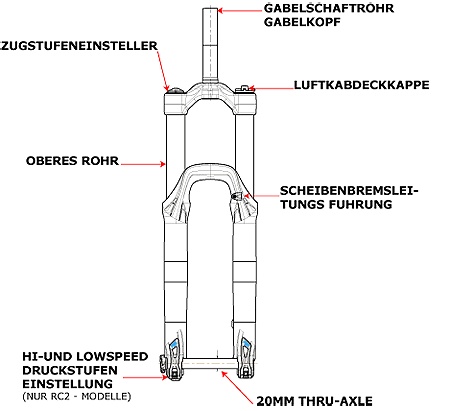

Der Zugstufeneinsteller (siehe unten) befindet sich auf der Oberseite des rechten Gabelbeins und verfügt über 15 Rastpositionen. Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Um die Zugstufe zu verringern, drehen Sie den Einstellknopf im Uhrzeigersinn. Um die Zugstufe zu erhöhen, drehen Sie den Einstellknopf gegen den Uhrzeigersinn. Drehen Sie den Zugstufeneinsteller zunächst bis zum Anschlag im Uhrzeigersinn (vollständig nach innen), und drehen Sie ihn anschließend gegen den Uhrzeigersinn (nach außen) um 8 Klicks zurück.

Einstellen der Highspeed-Druckstufe (nur RC2)

Die Druckstufe für hohe Geschwindigkeiten legt die Kraft fest, bei der die Gabel einfedert, und wie das Rad sich bei Stößen verhält. Der Einsteller kann in beide Richtungen bis zum Anschlag gedreht werden. Im Gesamtweg stehen 15 Klicks zur Verfügung. Die Grundeinstellung beträgt ab Werk 8 Rasterstufen (Klicks), gemessen im Uhrzeigersinn aus der komplett geschlossenen Position. Der Einsteller ist durch die schwarze Schutzkappe geschützt. Die FOX 36-Gabel darf nicht ohne die schwarze Schutzkappe gefahren werden.”

Einstellen der Lowspeed-Druckstufe (nur RC2)

Die Lowspeed-Druckstufe steuert, wie sehr das Fahrrad unter dem Einfluss des Fahrergewichts einfedert, und wie sich das Fahrrad beim Bremsen verhält. Der Einsteller kann in beide Richtungen bis zum Anschlag gedreht werden. Im Gesamtweg stehen 17 Klicks zur Verfügung. Die Grundeinstellung beträgt ab Werk 8 Rasterstufen (Klicks), gemessen im Uhrzeigersinn aus der komplett geschlossenen Position. Der Einsteller ist durch die schwarze Schutzkappe geschützt. Die FOX 36-Gabel darf nicht ohne die schwarze Schutzkappe gefahren werden.

Hydraulischer Durchschlagwiderstand

Die 36 VAN ist mit einem intern einstellbaren hydraulischen Durchschlagswiderstand ausgestattet, für den ein Patent beantragt wurde. Die Einstellung der Komponente erfolgt in der Patrone und muss von FOX Racing Shox oder durch ein zugelassenes Service-Center vorgenommen werden. Standardmäßig ist der Widerstand auf die Einstellung FIRM (Fest) gestellt.

Ersetzen der Schraubenfeder

1. Lösen Sie die Vorspannungs-Abdeckkappe (auf der Oberseite des linken Gabelbeins) mit einem 32-mm-Sechskantschlüssel.
2. Drücken Sie die Gabel leicht zusammen, und nehmen Sie die Stahlfeder heraus. Sie müssen möglicherweise kräftig an der Feder ziehen, um Sie von der Tauchrohrführung zu lösen.
3. Wischen Sie die Feder mit einem Lappen trocken, und prüfen Sie den Farbcode.
4. Setzen Sie neue Feder ein, indem Sie sie in das obere Gabelrohr drücken, und ziehen Sie die Abdeckkappe mit 1864 N-cm an.
5. Drehen Sie die Gabel in eine horizontale Position, und schütteln Sie sie. Dadurch wird die Feder vor dem ersten Einfedern geschmiert.
6. Messen und Einstellen der Nachgiebigkeit.
