36 TALAS RC2 & R

	Federweg	RC2: 160 mm 160+130+100 mm R: 160 mm 160+130+100 mm
	Funktionen/ Einstellungen RC2	TALAS Federweg-Einstellung, Lowspeed-Druckstufe, Hispeed-Druckstufe, hydraulischer innerer Durchschlagwiderstand, Luftdruck der Luftfeder, Zugstufe
	Funktionen/ Einstellungen R	TALAS Federweg-Einstellung, hydraulischer innerer Durchschlagwiderstand, Luftdruck der Luftfeder, Zugstufe
	Feder-/Dämpfertyp	RC2: luft/FIT dämpfer R: luft/offenes bad
	Verwendungszweck	Downhill, All-Mountain, Freeride

Montage der Gabel

Stellen Sie sicher, dass die Gabel ordnungsgemäß montiert ist, bevor Sie fortfahren. Wenn Sie auf den oben stehenden Link klicken, gelangen Sie auf die entsprechende Seite.

Vor jeder Fahrt

Vergewissern Sie sich, dass die 20-mm-Achsenklemmschrauben und die Gabelkopfklemmschrauben ordnungsgemäß ausgerichtet und angezogen sind.
Reinigen Sie Ihre Gabel von außen mit Seifenwasser, und trocknen Sie sie mit einem trockenen weichen Tuch ab. Vermeiden Sie es, Wasser direkt auf die Dichtung zum oberen Rohr zu geben. Reinigen Sie die Gabel nicht mit einem Hochdruckreiniger.
Prüfen Sie das Äußere der Gabel sorgfältig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, dürfen Sie die Gabel nicht benutzen. Nehmen Sie zwecks Wartung und Inspektionen Kontakt mit Ihrem örtlichen Händler oder FOX Racing Shox auf.
Überprüfen Sie die Einstellung des Steuersatzes. Wenn der Steuersatz sich gelöst hat, ziehen Sie ihn gemäß der Herstelleranweisungen fest.
Vergewissern Sie sich, dass alle Bremszüge bzw. -Leitungen ordnungsgemäß befestigt sind.
Testen Sie die Vorder- und Hinterbremse in flachem Gelände.

Einstellen der Nachgiebigkeit

Um für Ihre Gabel eine optimale Leistung zu erzielen, müssen Sie die Nachgiebigkeit einstellen. In der Regel sollte die Nachgiebigkeit ca. 15 bis 25 % des Gesamtfederwegs betragen.

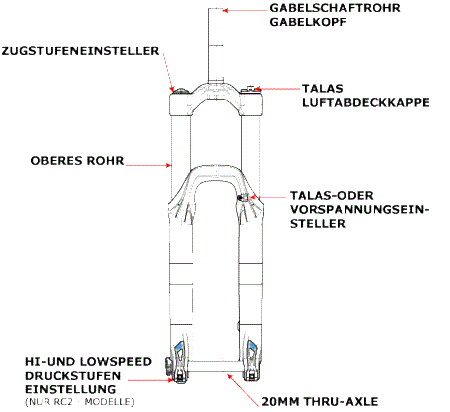

Lösen Sie die blaue Luftabdeckkappe auf der Mitte des TALAS-Hebels (siehe unten) auf der Oberseite des linken Gabelbeins, um das Schraderventil freizulegen.
Bitte beachten: Halten Sie den TALAS-Hebel mit einer Hand fest, während Sie mit der anderen die Luftkappe lösen. Dadurch lässt sich die Luftkappe leichter entfernen und wird gleichzeitig vermieden, dass der TALAS-Hebel über die Anschläge hinaus gedreht wird.
Stellen Sie den Hebel auf den maximalen Federweg ein, und lassen Sie die Gabel mehrmals einfedern.
Setzen Sie eine FOX Racing Shox-Hochdruckpumpe auf das Schraderventil auf.
Sehen Sie in der nachstehenden Einstellungstabelle für 36 TALAS-Luftfedern nach, und pumpen Sie Ihre Gabel mit der FOX-Hochdruckpumpe auf den angegebenen Wert auf. Entfernen Sie die Pumpe anschließend wieder.
Setzen Sie einen leicht festgezogenen Kabelbinder auf das obere Rohr auf und schieben Sie ihn nach unten, bis er an die Gabeldichtung stößt.
Setzen Sie sich in Ihrer normalen Fahrposition vorsichtig auf das Fahrrad. Die Gabel sollte dabei leicht einfedern.
Achten Sie darauf, die Gabel nicht weiter zu belasten, und steigen Sie vom Fahrrad. Messen Sie nun den Abstand zwischen Gabeldichtung und dem Kabelbinder. Dieses Maß ist die Nachgiebigkeit.
Vergleichen Sie Ihre Messung mit dem Wert in der nachstehenden Nachgiebigkeitstabelle.

Wenn die Nachgiebigkeit geringer als in der Tabelle angegeben ist, schrauben Sie den Ventilaufsatz auf das Luftkammerventil, und notieren Sie sich den angezeigten Luftdruck. Verringern Sie diesen danach durch Betätigung des schwarzen Ablassventils um 0,34 Bar. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls.

Wenn die Nachgiebigkeit höher als in der Tabelle angegeben ist, schrauben Sie den Ventilaufsatz auf das Luftkammerventil, und notieren Sie sich den angezeigten Luftdruck. Erhöhen Sie diesen danach um 0,34 Bar. Messen Sie nochmals die Nachgiebigkeit, und wiederholen Sie die Einstellung gegebenenfalls.

Nachdem Sie die blaue Luftabdeckkappe wieder aufgesetzt haben, können Sie mit dem Fahrrad fahren.

Richtlinien zum EINSTELLEN VON 36 TALAS-LUFTFEDERN
Fahrergewicht - kg	Luftdruck - bar
< 57	3,10 (45 psi)
57 - 61	3,31 (48 psi)
61 - 66	3,45 (50 psi)
66 - 70	3,65 (53 psi)
70 - 77	3,79 (55 psi)
77 - 84	4,27 (62 psi)
84 - 91	4,76 (69 psi)
91 - 98	5,24 (76 psi)
98 - 104	5,72 (83 psi)
104 - 113	6,21 (90 psi)

Einstellen der Nachgiebigkeit
Federweg	XC/Race HART	Freeride WEICH
100 mm	15 mm	20 mm
130 mm	20 mm	32 mm
160 mm	24 mm	40 mm

Bitte beachten: Die Nachgiebigkeit und die Federhärte stellen sich selbst auf die richtige Einstellung und Härte ein, wenn für die TALAS-Gabel ein kürzerer Federweg eingestellt wird.

Fehlerbehebung für die Nachgiebigkeit
Problem	Abhilfe
Zu hohe Nachgiebigkeit	Luftdruck in Schritten zu 0,34 Bar erhöhen
Zu geringe Nachgiebigkeit	Luftdruck in Schritten zu 0,34 Bar verringern
Starkes Durchschlagen	Luftdruck in Schritten zu 0,34 Bar erhöhen
Harte Dämpfung; der Federweg wird nicht ausgeschöpft	Luftdruck in Schritten zu 0,34 Bar verringern

Einstellen der Zugstufe

Der Zugstufeneinsteller (siehe unten) befindet sich auf der Oberseite des rechten Gabelbeins und verfügt über 15 Rastpositionen. Die Zugstufe legt die Geschwindigkeit fest, mit der die Gabel nach der Belastung ausfedert. Um die Zugstufe zu verringern, drehen Sie den Einstellknopf im Uhrzeigersinn. Um die Zugstufe zu erhöhen, drehen Sie den Einstellknopf gegen den Uhrzeigersinn. Drehen Sie den Zugstufeneinsteller zunächst bis zum Anschlag im Uhrzeigersinn (vollständig nach innen), und drehen Sie ihn anschließend gegen den Uhrzeigersinn (nach außen) um 8 Klicks zurück.

Knopf-Einstellung (Klicks nach außen vom Anschlag innen)	Beschreibung zur Einstellung	Hinweise zur Feinabstimmung	Hinweise zur Einstellung
1	Langsames Ausfedern	Wenn die Einstellung zu gering ist, schlägt das Fahrrad durch, und das Fahrverhalten wird unkomfortabel.	Wenn Sie die Federhärt oder den Luftdruck erhöhen, müssen Sie die Zugstufe verringern.
8 (Werkseinstellung)	Durchschnittliche Zugstufe
15	Werkseinstellung	Wenn die Einstellung zu hoch ist, hat das Rad zu wenig Traktion und kann den Kontakt mit dem Boden verlieren.	Wenn Sie die Federhärte oder den Luftdruck verringern, müssen Sie die Zugstufe erhöhen.

Einstellen der Highspeed-Druckstufe (nur RC2)

Die Druckstufe für hohe Geschwindigkeiten legt die Kraft fest, bei der die Gabel einfedert, und wie das Rad sich bei Stößen verhält. Der Einsteller kann in beide Richtungen bis zum Anschlag gedreht werden. Im Gesamtweg stehen 15 Klicks zur Verfügung. Die Grundeinstellung beträgt ab Werk 8 Rasterstufen (Klicks), gemessen im Uhrzeigersinn aus der komplett geschlossenen Position. Der Einsteller ist durch die schwarze Schutzkappe geschützt. Die FOX 36-Gabel darf nicht ohne die schwarze Schutzkappe gefahren werden.

Knopf-Einstellung (Klicks nach INNEN vom Anschlag AUSSEN)	Beschreibung zur Einstellung	Hinweise zur Feinabstimmung
1	Langsames Einfedern	Maximale Traktion und starkes Einfedern bei Unebenheiten. Wenn die Druckstufe zu weich eingestellt ist, schlägt die Gabel beim Überfahren von Kanten und beim Springen durch.
8 (Werkseinstellung)	Durchschnittliche Druckstufe
15	Harte Druckstufe	Weniger Durchschlagen und maximale Dämpfung bei Unebenheiten. Wenn die Druckstufe zu hart eingestellt ist, wird das Fahrverhalten unkomfortabel, und die Traktion lässt nach. Der Federweg wird nicht ausreichend ausgeschöpft.

Einstellen der Lowspeed-Druckstufe (nur RC2)

Die Lowspeed-Druckstufe steuert, wie sehr das Fahrrad unter dem Einfluss des Fahrergewichts einfedert, und wie sich das Fahrrad beim Bremsen verhält. Der Einsteller kann in beide Richtungen bis zum Anschlag gedreht werden. Im Gesamtweg stehen 17 Klicks zur Verfügung. Die Grundeinstellung beträgt ab Werk 8 Rasterstufen (Klicks), gemessen im Uhrzeigersinn aus der komplett geschlossenen Position. Der Einsteller ist durch die schwarze Schutzkappe geschützt. Die FOX 36-Gabel darf nicht ohne die schwarze Schutzkappe gefahren werden.

Knopf-Einstellung (Klicks nach INNEN vom Anschlag AUSSEN)	Beschreibung zur Einstellung	Hinweise zur Feinabstimmung
1	Langsames Einfedern	Maximale Traktion und starkes Einfedern bei Unebenheiten. Wenn die Druckstufe zu weich eingestellt ist, taucht das Rad beim Bremsen stark ein, und das Fahrgefühl wird schwammig.
8 (Werkseinstellung)	Durchschnittliche Druckstufe
17	Harte Druckstufe	Kein Eintauchen beim Bremsen und insgesamt geringeres Nachgeben der Gabel. Mit einer zu harten Einstellung hat das Rad bei losem Untergrund zu wenig Traktion.

Hydraulischer Durchschlagwiderstand

Die 36 VAN ist mit einem intern einstellbaren hydraulischen Durchschlagswiderstand ausgestattet, für den ein Patent beantragt wurde. Die Einstellung der Komponente erfolgt in der Patrone und muss von FOX Racing Shox oder durch ein zugelassenes Service-Center vorgenommen werden. Standardmäßig ist der Widerstand auf die Einstellung FIRM (Fest) gestellt.

Ändern des Federwegs

36 TALAS-Gabeln bieten drei extern anpassbare Federwegeinstellungen von 160 mm über 130 mm bis 100 mm, die mit dem TALAS-Hebel (siehe unten) auf der Oberseite des linken Gabelbeins einfach gewählt werden können. Hinweise zu den Federwegoptionen und zur Drehrichtung befinden sich direkt auf dem Hebel.

Wenn der Federweg geändert wird, stellt sich das TALAS II-System automatisch auf die geeignete lineare Luftfederhärte für jede Federwegseinstellung ein. Nach Änderungen des Federwegs muss der Luftdruck in der TALAS-Luftkammer nicht angepasst werden.

Aus Sicherheitsgründen wird empfohlen, zur Federwegeinstellung vom Fahrrad zu steigen. Falls erforderlich, kann der Federweg jedoch auch während der Fahrt angepasst werden (seien Sie vorsichtig, wenn Sie den Federweg mit diesem „extremen“ Verfahren anpassen), was besonders vor schwierigen Steigungen oder steilen Abfahrten von Nutzen sein kann.
