Einstellungsanleitung für Remote RL-Gabel

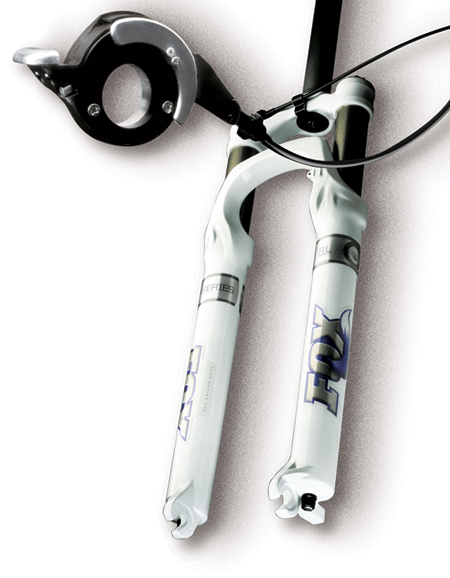

Abbildung 1: FOX F-RL Remote Gabel

Montage der Gabel

(F-RL Remote-Gabel)

Entfernen Sie die Verpackung vollständig von der Gabel. Achten Sie darauf, den Fernbedienungszug nicht zu beschädigen.
Die Verfahren zum richtigen Einbau von 32-mm-Gabeln finden Sie in der Montage der 32 mm-Gabel. Setzen Sie den Gabelschaft in das Steuerrohr des Fahrrads ein.

Montieren und Ausrichten des Shimano-Fernbedienungshebels

Lösen Sie mit einem 3-mm-Inbusschlüssel die Lenker-Klemmschraube an der Unterseite der Shimano-Fernbedienungshebel-Einheit.

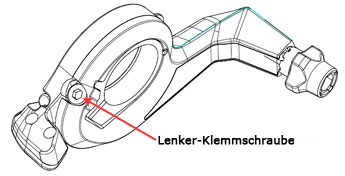

Abbildung 2: Position der Lenker-Klemmschraube
Entfernen Sie den rechten Griffgummi vom Lenker.

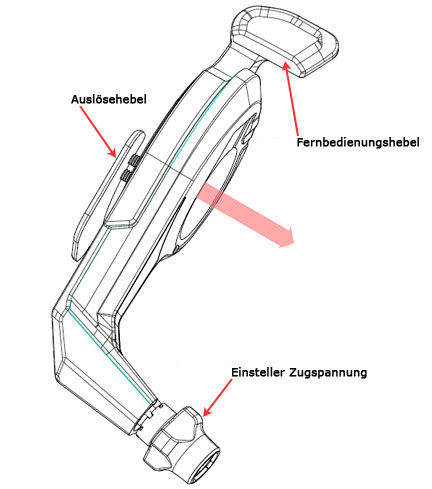

Schieben Sie den Shimano-Fernbedienungshebel auf den Lenker in die in Abbildung 3: Platzierung des Shimano-Fernbedienungshebels gezeigte Richtung. Der Fernbedienungshebel muss so ausgerichtet werden, dass der Freigabeknopf in Richtung des Lenkerendes und der Zugspannungseinsteller über der Bremshebeleinheit nach vorne weist. Bringen Sie den Griffgummi an der ursprünglichen Position wieder an.
Abbildung 3: Platzierung des Shimano-Fernbedienungshebels
Platzieren Sie den Shimano-Fernbedienungshebel so, dass er an der Innenseite des Griffgummis anliegt. Achten Sie jedoch darauf, dass der Griffgummi die Bedienung des Freigabeknopfs nicht beeinträchtigt.

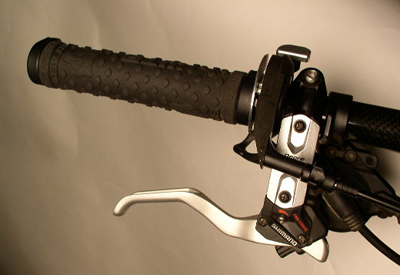

Abbildung 4: Auf dem Lenker montierter Shimano-Fernbedienungshebel
Drücken Sie den Fernbedienungshebel in die Sperrposition, wie in Abbildung 5: Drücken des Fernbedienungshebel gezeigt.
Abbildung 5: Drücken des Fernbedienungshebel
Drehen Sie den Shimano-Fernbedienungshebels so, dass der Hebel in der Sperrposition die Bedienung des Schalthebels nicht beeinträchtigt; siehe Abbildung 6: Abstand zwischen Fernbedienungshebel und Schalthebel.

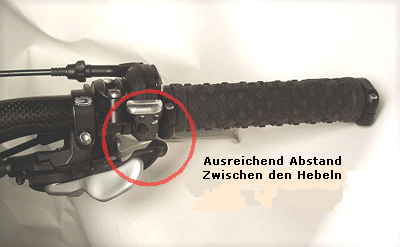

Abbildung 6: Abstand zwischen Fernbedienungshebel und Schalthebel
Ziehen Sie mit einem 3-mm-Inbusschlüssel die Lenker-Klemmschraube mit sieben (7) in-lb an; siehe Abbildung 2: Position der Lenker-Klemmschraube .
Vorsicht! Bei Verwendung von Karbon-Lenkern müssen ggf. geringere Anzugsmomente angewendet werden, um eine Beschädigung bei dieser Kategorie von Lenkern zu vermeiden. Kontaktieren sie bitte dazu ihren Radhersteller oder den Hersteller des Lenkers, um typenspezifische Informationen und Anzugsmomente für den jeweiligen Karbon-Lenker zu erhalten.

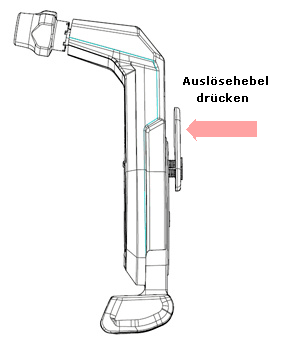

Drücken Sie den Auslösehebel, um den Shimano-Fernbedienungshebel zurück in die entsperrte Position zu bringen (siehe Abbildung 7: Auslösehebel für Shimano-Fernbedienungshebel).
Abbildung 7: Auslösehebel für Shimano-Fernbedienungshebel

Prüfen der ordnungsgemäßen Funktion der Fernbedienung

Setzen Sie das Vorderrad gemäß den Montageanweisungen des Herstellers in die Gabel ein.
Lassen Sie die Gabel 10-mal um ca. 5 cm ein-und ausfedern, während sich der Shimano-Fernbedienungshebel in der entsperrten Position befindet, um sicherzustellen, dass der Sperrungsdämpfer mit offenem Ölbad voll Öl ist.
Drücken Sie den Fernbedienungshebel nach unten, bis Sie spüren, dass er in der Sperrposition einrastet.
Drücken Sie den Lenker kurz nach unten, um zu prüfen, ob die Gabel gesperrt ist.
Wenn die Gabel nicht gesperrt ist, drehen Sie den Einsteller Zugspannung am Shimano-Fernbedienungshebel um eine Viertelumdrehung gegen den Uhrzeigersinn. Drücken Sie den Lenker nach unten, um die Gabel zwecks Überprüfung der Sperrfunktion einfedern zu lassen. Wiederholen Sie diesen Schritt nach Bedarf, bis die optimale Einstellung erreicht ist.
