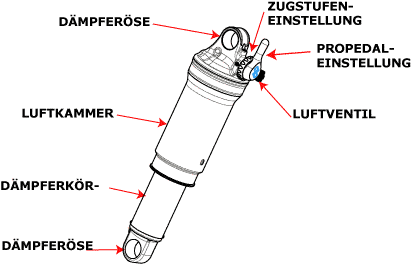

FLOAT RPL HINTERBAUDÄMPFER

	Funktionen/Einstellungen	Leichtbau-Gehäuse, ProPedal-Druckstufe mit 2 Positionen, Luftfederdruck, Zugstufeneinstellung
	Feder	Luft
	Verwendungszweck	Freeride, All-Mountain, Gelände

Montage des Dämpfers

Wenn Sie Ihren Dämpfer nachträglich in ein Fahrrad einbauen:

Montieren Sie den Dämpfer.
Nehmen Sie die Luftabdeckkappe ab, und lassen Sie die Luft vollständig aus der Hauptluftkammer ab.
Bewegen Sie den Dämpfer vorsichtig einige Male durch den gesamten Federweg.
Vergewissern Sie sich, dass der Dämpfer sich auf dem gesamten Federweg frei bewegen lässt, d.h. nicht an den Rahmen oder die Schwinge stößt.
Pumpen Sie die Hauptluftkammer mit mindestens 3,5 Bar und höchstens 20,7 Bar auf. Im nachstehenden Abschnitt Einstellen der Nachgiebigkeit stellen Sie einen genaueren Luftdruck ein.
Stellen Sie die Nachgiebigkeit ein.

Allgemeine Wartung

Es kann sich eine geringe Menge Luftkammer-Schmiermittel auf dem Dämpferkörper absetzen. Dabei handelt es sich nicht um eine Fehlfunktion. Wenn auf dem Dämpferkörper kein Schmiermittel sichtbar ist, muss die Luftkammer möglicherweise nachgeschmiert werden. Weitere Punkte, die für alle Dämpfermodelle beachtet werden müssen:

Wenn Sie das Fahrrad stark belasten, müssen Sie den Dämpfer und die Luftkammer häufiger warten. Sehen Sie im Wartungsplan für Ihren Dämpfer nach.
Reinigen Sie den Dämpfer ausschließlich mit Wasser und Seife.
Reinigen Sie den Dämpfer nicht mit einem Hochdruckreiniger.
Die innere Wartung ist durch FOX Racing Shox oder ein zugelassenes Service-Center vorzunehmen.

Vor jeder Fahrt

Reinigen Sie Ihren Dämpfer von außen mit Seifenwasser, und trocknen Sie ihn mit einem trockenen weichen Tuch ab. Reinigen Sie den Dämpfer nicht mit einem Hochdruckreiniger.
Prüfen Sie das Äußere des Dämpfers sorgfältig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, dürfen Sie den Dämpfer nicht benutzen. Nehmen Sie zwecks Wartung und Inspektionen Kontakt mit Ihrem örtlichen Händler oder FOX Racing Shox auf.
Stellen Sie sicher, dass die Schnellspannhebel (oder die Steckachsen-Klemmschrauben) ordnungsgemäß eingestellt und angezogen sind.
Überprüfen Sie die Einstellung des Steuersatzes. Wenn der Steuersatz Spiel aufweist oder sich gelöst hat, ziehen Sie ihn gemäß der Herstelleranweisungen fest.
Vergewissern Sie sich, dass alle Bremszüge bzw. -leitungen ordnungsgemäß befestigt sind.
Testen Sie die Vorder- und Hinterbremse in flachem Gelände.

Einstellen der Nachgiebigkeit

Um für Ihren FLOAT RPL-Dämpfer eine optimale Leistung zu erzielen, müssen Sie die Nachgiebigkeit einstellen. So stellen Sie die Nachgiebigkeit ein:

Nehmen Sie die Ventilkappe vom Schrader-Ventil des Dämpfers ab.
Schrauben Sie die FOX Racing Shox-Hochdruckpumpe auf das Ventil auf, sodass der Druckwert angezeigt wird. Ziehen Sie die Ventilmanschette nicht zu fest an.
Pumpen Sie den Dämpfer bis zum gewünschten Luftdruck auf. Sehen Sie in der nachstehenden Einstellungstabelle für FLOAT RPL-Luftfedern nach.
Schrauben Sie die Pumpe vom Ventil ab, und messen Sie die Nachgiebigkeit.

Wiederholen Sie die Schritte 2 bis 4, bis die gewünschte Nachgiebigkeit erreicht ist, und setzen Sie die Ventilkappe wieder auf.

Luftfeder-Einstellungstabelle für FLOAT RPL
Fahrergewicht lbs. (kg)	Hauptkammer-Luftdruck PSI (Bar)
90 - 100 (41 - 45)	95 - 100 (6,20 - 6,89)
100 - 110 (45 - 50)	100 - 110 (6,89 - 7,58)
110 - 120 (50 - 54)	110 - 120 (7,58 - 8,27)
120 - 130 (54 - 60)	120 - 125 (8,27 - 8,62)
130 - 140 (60 - 64)	125 - 130 (8,62 - 8,96)
140 - 150 (64 - 68)	130 - 135 (8,96 - 9,31)
150 - 160 (68 - 73)	135 - 140 (9,31 - 9,65)
160 - 170 (73 - 77)	140 - 150 (9,65 - 10,34)
170 - 180 (77 - 82)	150 - 160 (10,34 - 11,03)
180 - 190 (82 - 86)	160 - 170 (11,03 - 11,72)
190 - 200 (86 - 91)	170 - 180 (11,72 - 12,41)
200 - 210 (91 - 95)	180 - 190 (12,41 - 13,10)
210 - 220 (95 - 100)	190 - 200 (13,10 - 13,78)
220 - 230 (100 - 104)	200 - 210 (13,78 - 14,48)
230 - 240 (104 - 109)	210 - 220 (14,48 - 15,17)
240 - 250 (109 - 113)	220 - 230 (15,17 - 15,86)
250 - 265 (113 - 120)	230 - 240 (15,86 - 16,55)
265 - 280 (120 - 127)	240 - 250 (16,55 - 17,24)
280 - 295 (127 - 134)	250 - 260 (17,24 - 17,92)

Einstellen der Zugstufe

Die Zugstufe legt fest, mit welcher Geschwindigkeit Ihr Dämpfer nach der Belastung zurückfedert. Die Einstellung für die Zugstufe richtet sich nach persönlichen Vorlieben und hängt vom Fahrergewicht, dem Fahrstil und den Fahrbedingungen ab. Als Faustregel gilt, dass der Dämpfer so schnell wie möglich ausfedern sollte, ohne zurückzuschlagen oder den Fahrer aus dem Sattel zu heben.

Der Einstellungsbereich umfasst 8 bis 10 Klicks.

Um die Druckstufe zu verringern, drehen Sie den roten Einsteller im Uhrzeigersinn.

Um die Druckstufe zu erhöhen, drehen Sie den roten Einsteller gegen den Uhrzeigersinn.

Einstellen der ProPedal-Druckstufe

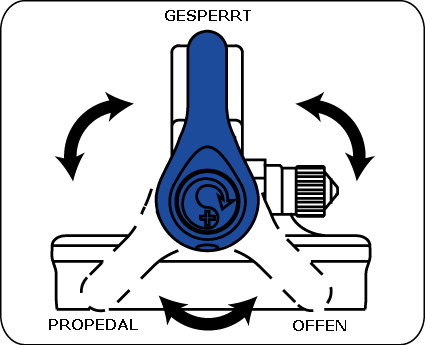

Bestimmte Fahrräder sind mit einem FOX Racing Shox FLOAT RPL-Dämpfer ausgestattet. Der FLOAT RPL-Dämpfer bietet drei Schnelleinstellungen:

1. OFFEN (ABFAHRT)

2. PROPEDAL (DÄMPFUNG UND TRITTEFFIZIENZ)

3. GESPERRT (ANSTIEGE & STRASSENFAHRTEN)

Wählen Sie die Einstellung gemäß den jeweiligen Fahrbedingungen. Wählen Sie beispielsweise am Berg zum Hochfahren die Position PROPEDAL oder GESPERRT, und wechseln Sie für die Abfahrt in die Position OFFEN. Welche Einstellung sich am besten eignet, hängt vom Fahrrad und dem Fahrer ab.

Um die bestgeeignete Einstellung zu ermitteln, fahren Sie mit etwa 25 km/h, und beobachten Sie die Federbewegungen. Wechseln Sie die Positionen, und wählen Sie die Einstellung, bei der sich die geringstmöglichen Federbewegungen und die gewünschte Dämpfung ergeben. Diese Einstellung hängt von den Fahrbedingungen und Ihrem Fahrstil ab.
