Sie befinden sich hier: Dämpfer > VANILLA > VAN R

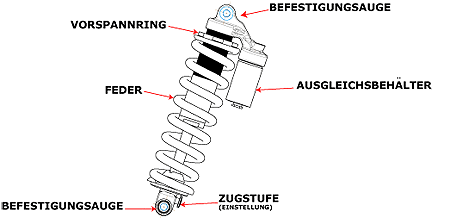

VAN R

	Funktionen/ Einstellungen	ProPedal (Werkseinstellung), Vorspannung der Schraubenfeder, geschwindigkeitsabhängige Druckstufenregelung, Zugstufeneinstellung
	Feder	Schraubenfeder
	Verwendungszweck	Downhill, Freeride, All-Mountain

Montage des Dämpfers

Wenn Sie Ihren Dämpfer nachträglich in ein Fahrrad einbauen:

Montieren Sie den Dämpfer mit der Federhalterung, jedoch ohne die Feder. (Informationen zum Entfernen der Feder finden Sie unter Austauschen von Federn.)
Bewegen Sie den Dämpfer vorsichtig einige Male durch den gesamten Federweg.
Vergewissern Sie sich, dass der Dämpfer sich auf dem gesamten Federweg frei bewegen lässt, d.h. nicht an den Rahmen oder die Schwinge stößt.
Platzieren Sie die Feder ordnungsgemäß auf dem Dämpfer.
Stellen Sie die Nachgiebigkeit ein.

Allgemeine Wartung

Punkte, die beachtet werden müssen:

Wenn Sie das Fahrrad stark belasten, müssen Sie den Dämpfer häufiger warten. Sehen Sie im Wartungsplan für Ihren Dämpfer nach.
Reinigen Sie den Dämpfer ausschließlich mit Wasser und Seife.
Reinigen Sie den Dämpfer nicht mit einem Hochdruckreiniger.
Die innere Wartung ist durch FOX Racing Shox oder ein zugelassenes Service-Center vorzunehmen.

Vor jeder Fahrt

Reinigen Sie Ihren Dämpfer von außen mit Seifenwasser, und trocknen Sie ihn mit einem trockenen weichen Tuch ab. Reinigen Sie den Dämpfer nicht mit einem Hochdruckreiniger.
Prüfen Sie das Äußere des Dämpfers sorgfältig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, dürfen Sie den Dämpfer nicht benutzen. Nehmen Sie zwecks Wartung und Inspektionen Kontakt mit Ihrem örtlichen Händleroder FOX Racing Shox auf.
Stellen Sie sicher, dass die Schnellspannhebel (oder die Thru-axle-Achsenklemmschrauben) ordnungsgemäß eingestellt und angezogen sind.
Überprüfen Sie die Einstellung des Steuersatzes. Wenn der Steuersatz Spiel aufweist oder sich gelöst hat, ziehen Sie ihn gemäß der Herstelleranweisungen fest.
Vergewissern Sie sich, dass alle Bremszüge bzw. -Leitungen ordnungsgemäß befestigt sind.
Testen Sie die Vorder- und Hinterbremse in flachem Gelände.

Einstellen der Nachgiebigkeit

So passen Sie die Nachgiebigkeit Ihres VAN R-Dämpfers an:

Zunächst müssen Sie die Nachgiebigkeit messen. Vergleichen Sie den Messwert anschließend mit dem empfohlenen Wert in der nachstehenden Einstellungstabelle für Schraubenfedern. Wenn die Nachgiebigkeit nicht den Vorgaben entspricht, fahren Sie fort.
Passen Sie den Vorspannring entsprechend an:
Wenn die Nachgiebigkeit niedriger als in der Tabelle angegeben ist, drehen Sie den Vorspannring gegen den Uhrzeigersinn. Stellen Sie stets sicher, dass die Feder fest sitzt und sich nicht frei bewegen lässt.
Bitte beachten: Wenn der Vorspannring die Feder erfasst, drehen sie ihn um eine Umdrehung im Uhrzeigersinn. Wenn der Vorspannring von diesem Punkt aus gegen den Uhrzeigersinn gedreht werden muss, um die richtige Nachgiebigkeit einzustellen, benötigen sie eine weichere Feder.
Wenn die Nachgiebigkeit höher als in der Tabelle angegeben ist, drehen Sie den Vorspannring nach dem Berühren der Feder nicht mehr als zwei volle Umdrehungen im Uhrzeigersinn.
Bitte beachten: Wenn der Vorspannring von diesem Punkt aus um mehr als zwei volle Umdrehungen im Uhrzeigersinn gedreht werden muss, um die richtige Nachgiebigkeit einzustellen, benötigen sie eine härtere Feder.
Wenden Sie sich bei Bedarf an FOX Racing Shox oder ein zugelassenes Service-Center, um eine härtere bzw. weichere Feder zu erhalten.

Richtlinien zum EINSTELLEN VON SCHRAUBENFEDERN
Federweg des Dämpfers
(mm)
Empfohlene Nachgiebigkeit
(mm)
50,8
16,76
57,1
18,79
63,5
21,08
69,8
23,11
76,2
25,40
88,9
29,46

Austauschen von Federn

Lösen Sie den Vorspannring, bis sich die Feder frei bewegen lässt.
Heben Sie die Feder an, und entfernen Sie die Federhalterung.
Schieben Sie die Feder über den Dämpferkörper, um sie abzunehmen. Je nach Ihrem Fahrrad müssen Sie die Reduzierstücke entfernen, um die Feder abzunehmen.
Richten Sie die neue Feder ordnungsgemäß aus (siehe weiter unten unter Ausrichtung der Feder), und schieben Sie sie auf den Dämpferkörper.
Platzieren Sie die Federhalterung auf dem Dämpfer, sodass sie sich unter der Feder befindet. Achten Sie darauf, dass der Schlitz der Federhalterung auf dem flachen Bereich des Federendes aufliegt.
Ziehen Sie den Vorspannring fest, bis sich die Feder nicht mehr bewegen lässt.
Drehen Sie den Vorspannring zusätzlich um eine vollständige Umdrehung.

Ausrichtung der Feder

Die Feder muss beim Zurücksetzen auf den Dämpferkörper ordnungsgemäß ausgerichtet werden. Im wesentlichen ist darauf zu achten, dass die Aussparung in der Federhalterung auf dem flachen Ende der Feder aufliegt, d.h. nicht im Bereich der ersten Federspirale. Drehen Sie die Feder bzw. die Federhalterung, bis die Feder richtig ausgerichtet ist.

Warnung! Fehlerhaft ausgerichtete Federn können vorzeitig verschleißen, sodass Sie die Kontrolle über das Fahrrad verlieren sowie schwere oder tödliche Verletzungen erleiden können.

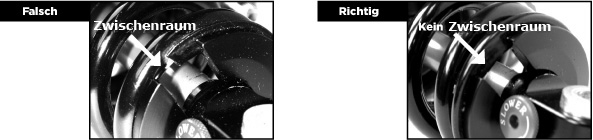

Die nachstehende Abbildung illustriert die richtige bzw. falsche Ausrichtung der Feder. Die richtige Federausrichtung gilt für alle FOX Racing Shox-Hinterbaudämpfer mit Schraubenfedern:

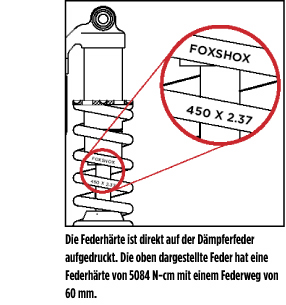

Ablesen der Federhärte

Einstellen der Zugstufe

Die Zugstufe legt fest, mit welcher Geschwindigkeit Ihr Dämpfer nach der Belastung zurückfedert. Die Einstellung für die Zugstufe richtet sich nach persönlichen Vorlieben und hängt vom Fahrergewicht, dem Fahrstil und den Fahrbedingungen ab. Als Faustregel gilt, dass der Dämpfer so schnell wie möglich ausfedern sollte, ohne zurückzuschlagen oder den Fahrer aus dem Sattel zu heben.

Der Einstellungsbereich umfasst ca. 15 Klicks.

Um die Druckstufe zu verringern, drehen Sie den roten Einstellknopf im Uhrzeigersinn.

Um die Druckstufe zu erhöhen, drehen Sie den roten Einstellknopf gegen den Uhrzeigersinn.

ProPedal

Die ProPedal-Funktion Ihres VAN R-Dämpfers wird ab Werk eingestellt und kann nicht angepasst werden.

WHEREVER YOU RIDE.

Richtlinien zum EINSTELLEN VON SCHRAUBENFEDERN
Federweg des Dämpfers (mm)	Empfohlene Nachgiebigkeit (mm)
50,8	16,76
57,1	18,79
63,5	21,08
69,8	23,11
76,2	25,40
88,9	29,46
