F-29 Remote - ボトムケースのダンパー側

	トラベル量	F120 RL: 120 mm F100 RL: 100 mm F80 RL: 80 mm
	特徴/調節	低速圧縮、ロックアウト、エアスプリングプレッシャー、リバウンド、700c／29 インチホイール用
	スプリング/ダンパータイプ	エア/オープンバス
	推奨使用方法	マウンテン全般、クロスカントリー

フォークの取り付け

(リモート RL フォーク設定ガイド)

次のステップに進む前に、フォークが正しく取り付けられていることを、必ず確認してください。上のリンクをクリックすると、解説ページにジャンプします。

各走行前のチェック

クイックリリースレバーが正しく調節され、しっかり固定されているかチェックしてください。
石鹸と水でフォークの外側を洗浄し、柔らかな布で水分を拭き取ります。シール / アッパーチューブの接合部には直接、水を吹きかけないでください。ショックには、高圧洗浄機を使用しないでください。
損傷がないかどうか、フォークの外側全体を検査します。外側の部品に破損がある場合には、フォークを使用しないでください。この他の検査、修理に関してはお近くのディーラーあるいはFOX Racing Shoxまでご連絡ください。
ヘッドセット調節をチェックしてください。もし緩んでいる場合には、メーカーの推奨するトルク値に従ってヘッドセットを調節します。
ブレーキケーブルあるいはホースが正しく固定されているかどうかチェックします。
平らな場所で前輪と後輪のブレーキが正しく作動するかどうかチェックします。

サグ設定

お買上げのフォークの性能を最大限に引き出すには、サグを設定して調節する必要があります。乗り手が通常の乗車ポジションで自転車に乗った時のショックまたはフォークの圧縮量。助手が支える自転車に完全な装備を身につけた乗り手が乗った状態で測定を行うのが理想的です。フォークの場合は、アッパーチューブのひとつにジップタイを巻き付けると作業が楽に行えます。一般に、フォークのトラベル総量の15-25％にサグを設定します。

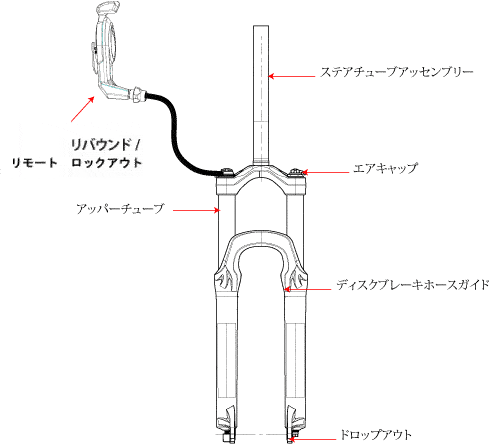

左フォークレッグ上部にある中央の青いエアキャップを外し（下図参照）、シュレーダーバルブが出るようにします。
FOX Racing Shox高圧ポンプをシュレーダーバルブに付けます。
下記のエアスプリング設定表を参照し、フォークが正しい設定になるようにFOX高圧ポンプで注入します。終了したら、ポンプを取り外します。
アッパーチューブに少し摩擦が生じるぐらいにジップタイを取り付け、フォークシールに接触するまで下方に押します。
注意して自転車に乗り、通常の乗車ポジションを取ります。フォークがかすかに圧縮するはずです。
それ以上フォークを圧縮しないように注意し、自転車から降ります。シールとジップタイの距離を測ります。これがお客様のサグです。
サグ測定値を下記のサグ設定表と照らし合わせます。

サグ値が表の値より低い場合は、ポンプのフィッティングを締め、現在の空気圧設定を書き留め、黒いブリードバルブを押してゲージ圧を5 psi下げます。必要であれば、再度サグを測り、調節します。

サグ値が表の値より高い場合は、ポンプのフィッティングを締め、現在の空気圧設定を書き留め、ポンプしてゲージ圧を5 psi上げます。必要であれば、再度サグを測り、調節します。

青いエアキャップを再び締めてから乗車します。

エアスプリング設定ガイドライン
乗り手の体重	空気圧
56.6 kg未満	45 psi (3,10 bar)
56.6 – 61.2 kg	50 psi (3,45 bar)
61.2 – 65.6 kg	55 psi (3,79 bar)
65.6 – 70.2 kg	65 psi (4,48 bar)
70.2 – 77.0 kg	75 psi (5,17 bar)
77.0 – 83.8 kg	85 psi (5,86 bar)
83.8 – 90.6 kg	95 psi (6,55 bar)
90.6 – 97.6 kg	105 psi (7,24 bar)
97.6 – 104.2 kg	115 psi (7,93 bar)
104.2 – 113 kg	125 psi (8,62 bar)

サグの設定
トラベル量	XC / Race FIRM	プラッシュ
80 mm (3.50 インチ)	12 mm (0.50 インチ)	20 mm (0.75 インチ)
100 mm (3.90 インチ)	15 mm (0.62 インチ)	25 mm (0.98 インチ)
120 mm (4.70 インチ)	18 mm (0.69 インチ)	30 mm (1.19 インチ)
140 mm (5.50 インチ)	21 mm (0.81 インチ)	35 mm (1.38 インチ)
150 mm (5.90 インチ)	23 mm (0.91 インチ)	38 mm (1.50 インチ)

サグのトラブルシューティング
兆候	処置
サグが大き過ぎる状態	5psi単位の(+) 空気圧
サグが小さ過ぎる状態	5psi単位の(-) 空気圧
ボトミングが大き過ぎる状態	5psi単位の(+) 空気圧
固い乗心地、フルトラベルが有効に使われていない	5psi単位の(-) 空気圧

リバウンド調節

赤色のリバウンド調節ノブは、上の図に示した通り、右側のフォークレッグ上のリモートトップキャップアセンブリの上部にあります。ノブには、14 クリックの調節段階があります。リバウンドによって、圧縮後のフォークの伸張速度が制御されます。ノブを右方向時計の針のように右方向に回すとリバウンドが遅くなり、ノブを左方向に回すとリバウンドが早くなります。走行開始時にはリバウンド調節ノブを右回りに止まるまで完全に回した（フルイン）後、左回り（アウト）に6クリック回します。

ノブの設定 (フルインからアウトへクリック)	設定の説明	チューニングのヒント	設定のヒント
1	遅いリバウンド	遅すぎると、フォークが沈み込み、固い乗心地となります。	スプリングレートまたは空気圧を増加する時には、リバウンドを遅くする必要があります。
6 （工場出荷時の設定）	平均的なリバウンド
14	速いリバウンド	速すぎると、トラクションが少なく、ホッピングが起きます。	スプリングレートまたは空気圧を減少する時には、リバウンドの設定を速める必要があります。
