SPEC SHEETS

2015 36mm User Specification Drawings

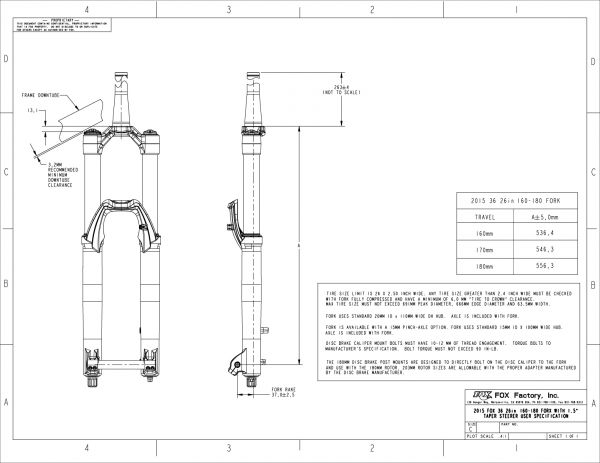

26in Forks (15mm or 20mm Pinch-Axle)

img/help/page588-RA9L/2015-FOX-36-26in-160-180-Forx-1.5T-User-Spec-m.jpg

26in Forks

FLOAT: up to 180mm

TALAS: up to 160mm

img/help/page588-RA9L/2015-FOX-36-26in-160-180-Forx-1.5T-User-Spec.jpg

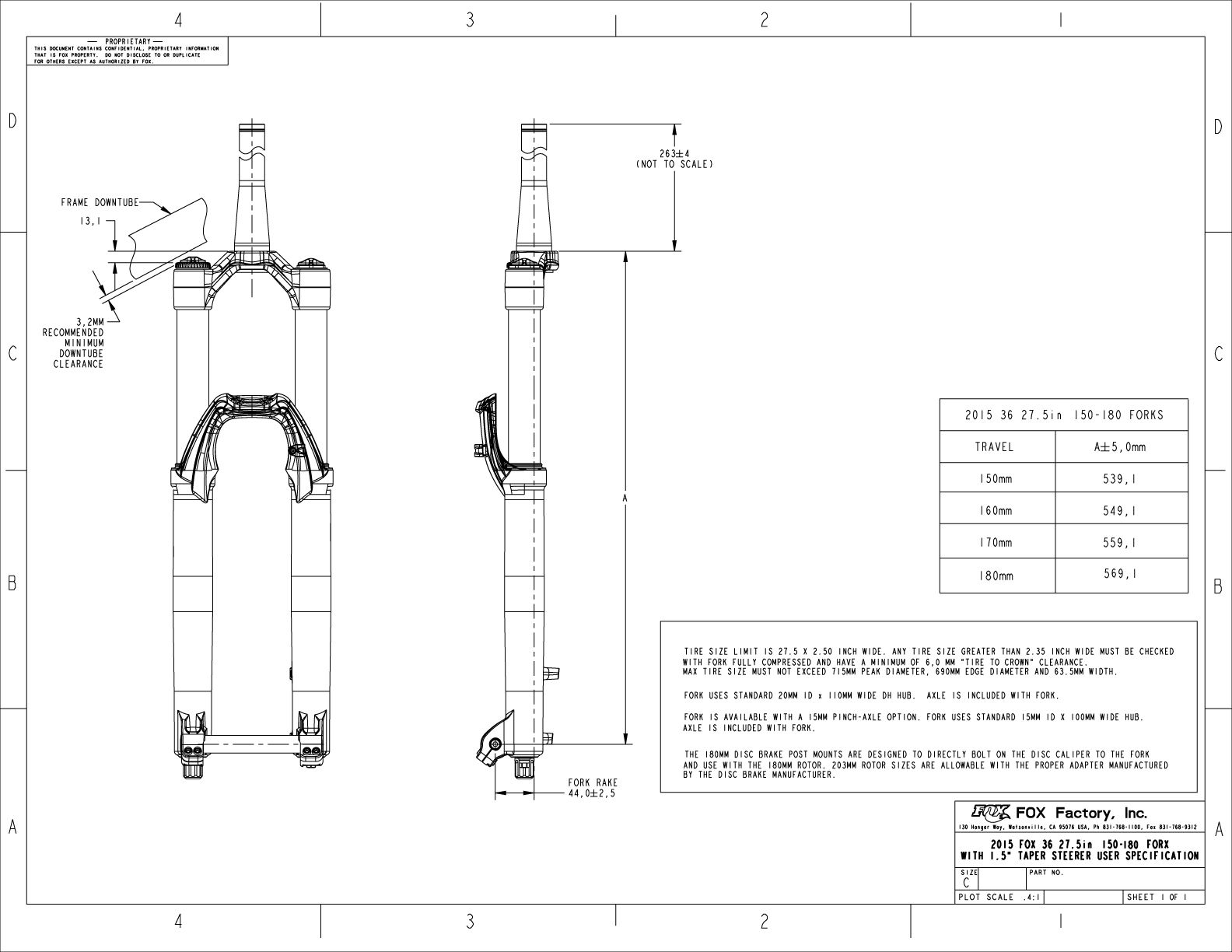

27.5in Forks

img/help/page588-RA9L/2015-FOX-36-27.5in-150-180-Forx-1.5T-User-Spec-m.jpg

FLOAT: up to 180mm

TALAS: up to 160mm

img/help/page588-RA9L/2015-FOX-36-27.5in-150-180-Forx-1.5T-User-Spec.jpg

29in Forks

img/help/page588-RA9L/2015-FOX-36-29in-140-160-Forx-1.5T-User-Spec-m.jpg

FLOAT and TALAS: up to 160mm

img/help/page588-RA9L/2015-FOX-36-29in-140-160-Forx-1.5T-User-Spec.jpg

26in Forks (20QR chassis)

img/help/page588-RA9L/2014_FOX_36_180_1125_Str_USER_SPEC_RevA-m.jpg

TALAS and Van 170mm-180mm models only

1.125" straight steerer

img/help/page588-RA9L/2014_FOX_36_180_1125_Str_USER_SPEC_RevA.jpg

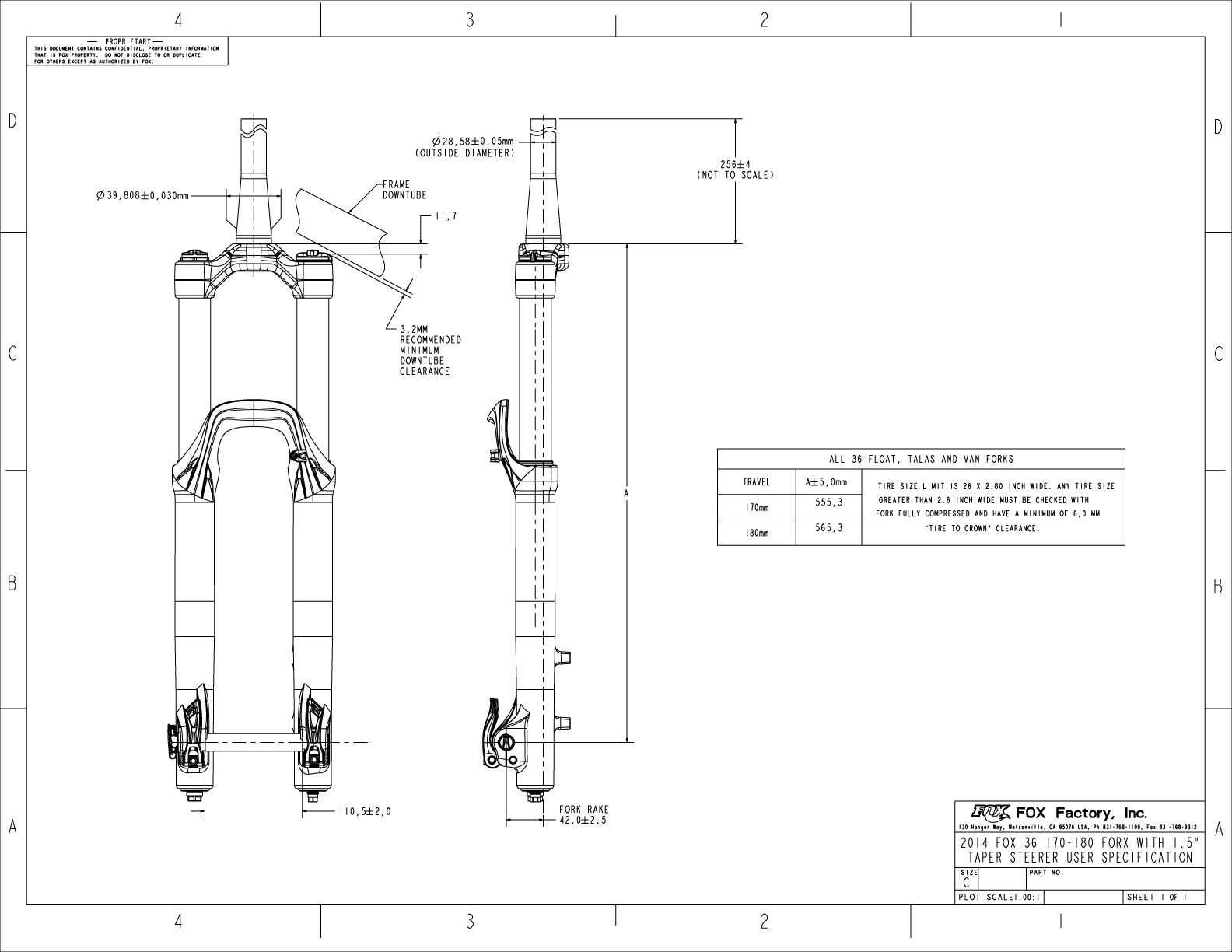

img/help/page588-RA9L/2014_FOX_36_180_15_Taper_USER_SPEC_RevA-m.jpg

TALAS and Van 170mm-180mm models only

1.5" tapered steerer

img/help/page588-RA9L/2014_FOX_36_180_15_Taper_USER_SPEC_RevA.jpg
