VANILLA AMORTIGUADOR TRASERO

Instalación del amortiguador  |  Mantenimiento general  |  Antes de montar  |  Medición del hundimiento  |  Ajuste del hundimiento  |  Sustitución de los muelles  | Intervalos de mantenimiento  |  Información importante para su seguridad

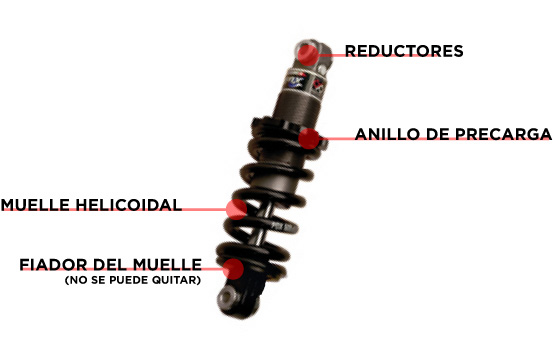

Instalación del amortiguador

Si está instalando su amortiguador en una bicicleta en la que el amortiguador no viene de serie:

1. Instale el amortiguador con el fiador del muelle, pero sin el muelle. (Para quitar el muelle, lea Sustitución de muelles.)
2. Realice cuidadosamente el ciclo de suspensión en todo su recorrido.
3. Compruebe que todas las partes del amortiguador permanecen separadas del cuadro y del brazo oscilante a lo largo de todo el recorrido de la suspensión.
4. Vuelva a colocar correctamente el muelle en el amortiguador.
5. Ajuste el hundimiento.

Mantenimiento general

Algunos aspectos que conviene tener en cuenta:

• Si utiliza la bicicleta en condiciones muy adversas, es necesario llevar a cabo el mantenimiento con mayor frecuencia. Revise el calendario de mantenimiento de su amortiguador.
• Limpie el amortiguador ÚNICAMENTE con agua y jabón.
• No utilice nunca limpiadores con agua a presiones elevadas para limpiar el amortiguador.
• El mantenimiento interno de gran alcance debería ser realizado por FOX Racing Shox o por un centro autorizado de servicio.

Antes de montar

1. Limpie el exterior de la horquilla con agua y jabón, y séquelo con un trapo suave. No utilice nunca limpiadores con agua a presiones elevadas para limpiar el amortiguador.
2. Inspeccione toda la parte exterior de la horquilla para detectar posibles daños. La horquilla no debería utilizarse si tiene daños en la parte exterior. Póngase en contacto con su distribuidor local o con FOX Racing Shox para efectuar las inspecciones y reparaciones necesarias.
3. Compruebe que las palancas de desmontaje rápido (o los pernos de apriete pasantes del eje) estén bien ajustados y apretados.
4. Compruebe el ajuste del tubo de dirección. Si el cabezal está suelto, ajústelo siguiendo las recomendaciones del fabricante.
5. Compruebe que los cables o manguitos estén correctamente fijados.
6. Compruebe el correcto funcionamiento de los frenos delanteros y traseros sobre un terreno llano.

Ajuste del hundimiento

To set sag on your VANILLA:

1. Mida el hundimiento y compárelo con el valor de hundimiento recomendado que aparece en la siguiente tabla de valores recomendados para el muelle helicoidal. Continúe si el hundimiento no se ajusta a la especificación.
2. Ajuste el anillo de precarga según sea necesario:

   Si el hundimiento es menor que el de la tabla, gire el mando de precarga en sentido antihorario. Asegúrese siempre de que el muelle esté bien sujeto y no pueda moverse con libertad.

   Una vez que el anillo de precarga haya encajado con el muelle, gírelo una vuelta completa en sentido horario. Si necesita girar el anillo de precarga en sentido antihorario desde este punto para conseguir el hundimiento adecuado, deberá conseguir un muelle más blando.

   Si el hundimiento es mayor de lo indicado en la tabla, gire el anillo de precarga en sentido horario un máximo de dos vueltas completas desde el momento en que el anillo de precarga haya encajado con el muelle.

   Si una vez que el anillo de precarga haya encajado con el muelle necesita más de dos vueltas completas en sentido horario para conseguir el hundimiento adecuado, deberá obtener un muelle más rígido.

3. Si es necesario, contacte con FOX Racing Shox o con un centro de servicio autorizado para obtener un muelle más duro o más blando.



   Valores recomendados de ajuste del muelle helicoidal
   Recorrido del amortiguador en pulgadas/mm	Hundimiento recomendado en pulgadas/mm
   1.5038.1	.38/9.5
   2.00/50.8	.50/12.7

Sustitución de los muelles

1. Afloje el anillo de precarga hasta que el muelle pueda moverse con libertad.
2. Levante el muelle y quite el fiador del muelle.
3. Extraiga el muelle del cuerpo del amortiguador. Dependiendo de su modelo de bicicleta, puede que necesite quitar los reductores para extraer el muelle.
4. Oriente correctamente el nuevo muelle (ver orientación del muelle en la figura siguiente) e insértelo en el cuerpo del amortiguador.
5. Vuelva a colocar el fiador del muelle en el amortiguador y debajo del muelle, asegurándose de que la ranura abierta del fiador del muelle descanse sobre la parte plana del extremo del muelle.
6. Apriete el anillo de precarga lo justo para que el muelle deje de moverse.
7. Gire una vuelta más el anillo de precarga.

Orientación del muelle

Al volver a colocar el muelle sobre el cuerpo del amortiguador, es importante que el muelle quede bien orientado. Básicamente, el espacio del fiador del muelle debe descansar sobre la parte plana del muelle, no sobre el segmento del muelle donde éste empieza a replegarse debajo de sí mismo. Gire el muelle o el fiador del muelle hasta conseguir la orientación correcta.

Una instalación defectuosa del muelle podría provocar una avería prematura, ocasionando la pérdida de control de la bicicleta, y posiblemente lesiones graves o incluso mortales. En las figuras siguientes se muestra la orientación correcta e incorrecta del muelle. La orientación correcta del muelle se aplica a todos los amortiguadores traseros FOX Racing Shox que utilizan muelles helicoidales:

Cómo determinar el grado de rigidez del muelle
