FLOAT  AMORTIGUADOR TRASERO

Instalación del amortiguador  |  Mantenimiento general  |  Antes de montar  |  Medición del hundimiento  |  Ajuste del hundimiento  |  Intervalos de mantenimiento  |  Información importante para su seguridad  |  Amortiguador atascado  |  Mantenimiento del manguito de aire

Instalación del amortiguador

Si está instalando su amortiguador en una bicicleta en la que el amortiguador no viene de serie:

1. Instale el amortiguador.
2. Quite el tapón de aire de la cámara principal y deje salir todo el aire.
3. Realice cuidadosamente el ciclo de suspensión en todo su recorrido.
4. Compruebe que todas las partes del amortiguador permanecen separadas del cuadro y del brazo oscilante a lo largo de todo el recorrido de la suspensión.
5. Aplique a la cámara de aire principal una presión no inferior a 3,45 bar ni superior a 20,7 bar. En la sección siguiente acerca del Ajuste del hundimiento ajustaremos la presión de aire con mayor exactitud.
6. Ajuste el hundimiento.

Mantenimiento general

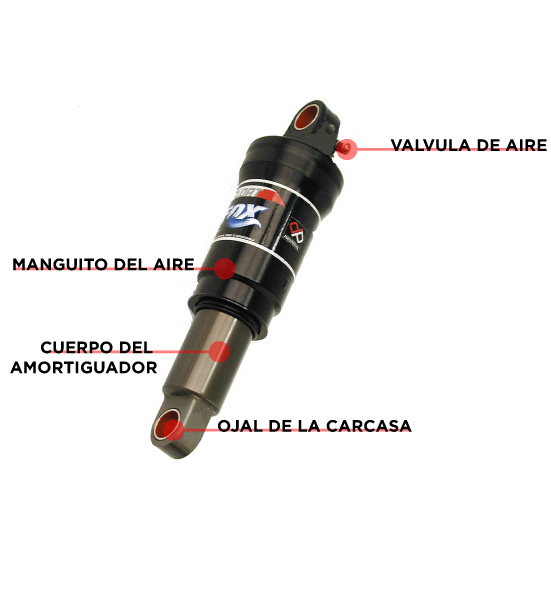

En el cuerpo del amortiguador puede haber una pequeña cantidad de residuos de lubricante del manguito de aire. Esto es normal. Si no existen estos residuos de lubricante en el manguito de aire, significa que hay que volver a lubricar el manguito de aire. Otros aspectos que hay que tener en cuenta para todos los modelos de amortiguadores:

• Si utiliza la bicicleta en condiciones muy adversas, revise más a menudo el amortiguador y el manguito de aire. Revise el calendario de mantenimiento de su amortiguador.
• Limpie el amortiguador ÚNICAMENTE con agua y jabón.
• No utilice nunca limpiadores con agua a presiones elevadas para limpiar el amortiguador.
• El mantenimiento interno de gran alcance debería ser realizado por FOX Racing Shox o por un centro autorizado de servicio.

Antes de montar

1. Limpie el exterior de la horquilla con agua y jabón, y séquelo con un trapo suave. No utilice nunca limpiadores con agua a presiones elevadas para limpiar el amortiguador.
2. Inspeccione toda la parte exterior de la horquilla para detectar posibles daños. La horquilla no debería utilizarse si tiene daños en la parte exterior. Póngase en contacto con su distribuidor local o con FOX Racing Shox para efectuar las inspecciones y reparaciones necesarias.
3. Compruebe que las palancas de desmontaje rápido (o los pernos de apriete pasantes del eje) estén bien ajustados y apretados.
4. Compruebe el ajuste del tubo de dirección. Si está suelto, ajústelo siguiendo las recomendaciones del fabricante.
5. Compruebe que los cables o manguitos estén correctamente fijados.
6. Compruebe el correcto funcionamiento de los frenos delanteros y traseros sobre un terreno llano.

Ajuste del hundimiento

Ajuste el hundimiento:

1. Mida el hundimiento y compárelo con el valor recomendado de hundimiento que se muestra a continuación en la tabla de ajustes recomendados para el muelle neumático. Continúe si el hundimiento no se ajusta a la especificación.
2. Localice la válvula de aire Schrader en el amortiguador y quite el tapón de la válvula.
3. Atornille la bomba de alta presión FOX Racing Shox a la válvula de aire hasta que el manómetro de la bomba indique presión. Procure no apretarla en exceso.
4. Añada presión de aire hasta que se muestre la presión deseada en el manómetro. Para ajustar el hundimiento, consulte la tabla siguiente de valores recomendados de amortiguación neumática.
5. Desenrosque la bomba de la válvula de aire y mida el hundimiento.
6. Repita los pasos 2 a 5 hasta alcanzar el hundimiento adecuado, y luego vuelva a colocar el tapón de la válvula.



   Valores recomendados para el MUELLE NEUMÁTICO
   Recorrido del amortiguador en mm	Hundimiento (mm)
   38,1	9,5
   50,8	12,7
