INSTALACIÓN DEL MODELO 36

FOX Racing Shox recomienda encarecidamente que sea un técnico de bicicletas cualificado quien instale la horquilla modelo 36 en la bicicleta. Una horquilla mal instalada es peligrosa y puede hacer perder el control de la bicicleta al ciclista y ocasionarle lesiones graves o incluso mortales. Lea esta sección en su totalidad antes de comenzasr la instalación de su horquilla FOX.

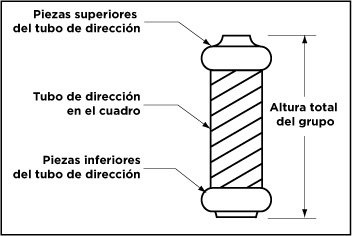

La altura total de los espaciadores utilizados en un tubo de dirección FOX no debe superar los 30 mm.

Para instalar una horquilla FOX en su bicicleta:

1. Desmonte la horquilla de la bicicleta.
2. Retire la carrera o pista de rodadura de la corona de la horquilla.
3. Mida la longitud del tubo de dirección de la horquilla existente. Traslade esta medición al tubo de dirección de la horquilla modelo 36. Consulte las instrucciones del fabricante de la potencia para comprobar que haya suficiente superficie de sujeción para la potencia. Si es necesario cortar el tubo de dirección, mida dos veces para cortar sólo una vez. Al cortar el tubo de dirección también se recomienda el uso de una guía de corte.

Si el tubo de dirección tiene muescas o estrías, el conjunto corona / tubo de dirección / tubo superior debe sustituirse. Una muesca o estría podría producir un fallo prematuro del tubo de dirección, lo que puede ocasionar la pérdida de control de la bicicleta y provocar lesiones graves e incluso mortales.

4. Utilice un dispositivo de montaje de la carrera o pista de rodadura de la corona para instalarla firmemente contra la parte superior de la corona. Con una herramienta de instalación de tuercas en estrella, instale la tuerca hexagonal hasta la profundidad adecuada (véase el diagrama siguiente sobre profundidad de instalación de las tuercas en estrella).
5. Instale la horquilla en la bicicleta. Coloque la potencia, la tapa de la potencia y el perno M6 de la tapa de la potencia. Apriete ligeramente el perno de la tapa de la potencia de modo que la horquilla gire con libertad, sin holgura ni rozamiento.

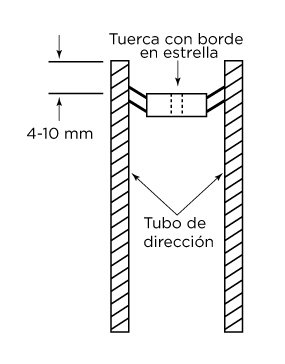

Profundidad de instalación de la tuerca en estrella

Tamaños de los neumáticos

La horquilla 36 acepta neumáticos de hasta 71 mm (2,8 pulgadas) de anchura. Deberá comprobarse la holgura de todo neumático mayor de 66 x 6,6 cm, mediante el siguiente método.

Cómo determinar el tamaño correcto de los neumáticos

Con el neumático instalado e inflado en su llanta, mida estas tres dimensiones:

Máximo diámetro del neumático en el extremo = 694 mm = 27,3 pulgadas

Máximo diámetro del neumático en el flanco = 670 mm = 26,4 pulgadas

Máxima anchura del neumático = 71 mm = 2,80 pulgadas

No utilice NINGÚN neumático que tenga alguna dimensión mayor que las mencionadas anteriormente. El uso de neumáticos con dimensiones superiores NO SE RECOMIENDA y puede provocar lesiones graves e incluso mortales.

6. Instalación de la rueda delantera:

Usar la palanca de liberación rápida

7. Enderezado del manillar y apriete de los pernos de la tija:
8. 1. Ponga la bicicleta en el suelo y súbase a ella para enderezar el manillar con respecto a la rueda delantera.
   2. Apriete los pernos de apriete y las fijaciones siguiendo las especificaciones del fabricante de la tija del manillar.
   3. Compruebe que los pernos roscados del manillar queden apretados con el par especificado por el fabricante de la tija.

Instalación del freno de disco:

La horquilla FOX 36 está diseñada con el esquema de montaje de los pernos de freno de disco internacional XC, destinado exclusivamente a frenos de disco con rotores de entre 160 y 205 mm. La horquilla FOX 36 puede utilizar sistemas de freno hidráulico o mecánico de tipo XC o DH.

No modifique NUNCA el brazo inferior ni utilice frenos de llanta en voladizo.

El patrón de los pernos de disco que se utiliza en la horquilla Fox 36 es el siguiente:

Para rotores de tamaño XC (diámetro exterior de entre 160 y 180 mm):

- Pinza XC

- Portapinza XC para el esquema de montaje XC internacional

O

Para rotores de tamaño DH (diámetro exterior de entre 200 y 205 mm):

- Pinza XC

- Portapinza DH para el esquema de montaje XC internacional

1. Instale el sistema de freno de disco DH siguiendo las especificaciones de su fabricante. Asegúrese de apretar todos los pernos y sujeciones de acuerdo con las recomendaciones del fabricante.
2. Consulte el manual que acompaña a los frenos de disco para determinar los procedimientos de instalación adecuados. Se recomienda instalar pastillas de freno NUEVAS, para asegurar una alineación correcta y minimizar la resistencia al avance.
3. Compruebe el correcto funcionamiento de los frenos en un terreno llano.

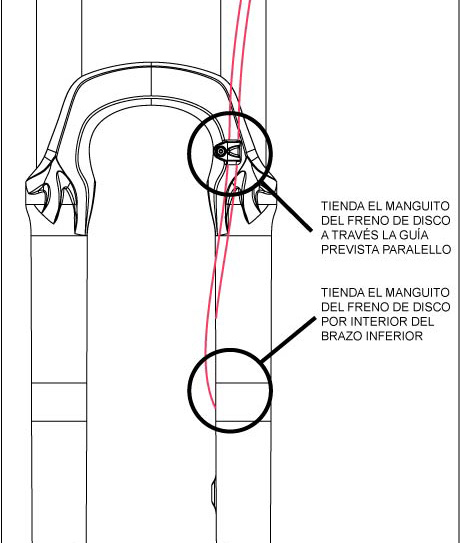

4. Tienda el manguito del freno de disco (si utiliza frenos de disco hidráulicos) o la vaina del cable de freno (si usa frenos de disco mecánicos) desde la pinza hasta el interior del brazo inferior.
5. Corte el manguito o la vaina del cable de freno a la longitud adecuada y ensámblelo siguiendo las especificaciones del fabricante del freno de disco.

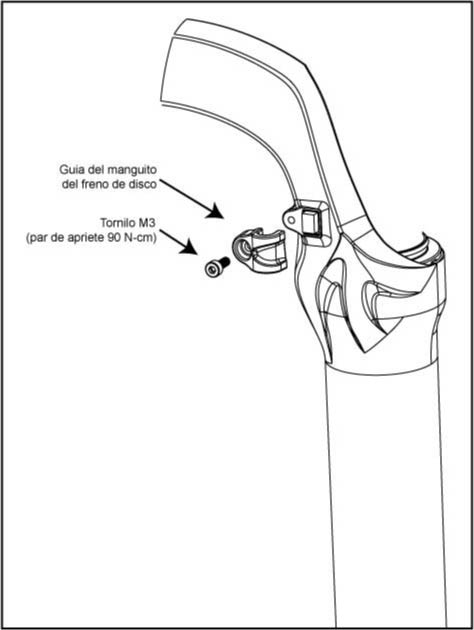

6. Apriete el tornillo con una llave Allen de 2,5 mm, con un par de 90 N-cm.
