VANILLA RLC - FIT ダンパー

フォークの取り付け

次のステップに進む前に、フォークが正しく取り付けられていることを、必ず確認してください。上のリンクをクリックすると、解説ページにジャンプします。

各走行前のチェック

1. クイックリリース レバーが正しく調節され、しっかり固定されているかチェックしてください。

2. 石鹸と水でフォークの外側を洗浄し、柔らかな布で水分を拭き取ります。シール / アッパーチューブの接合部には直接、水を吹きかけないでください。ショックには、高圧洗浄機を使用しないでください。

3. 損傷がないかどうか、フォークの外側全体を検査します。外側の部品に破損がある場合には、フォークを使用しないでください。この他の検査、修理に関してはお近くのディーラーあるいはFOX Racing Shoxまでご連絡ください。

4. ヘッドセット調節をチェックしてください。もし緩んでいる場合には、メーカーの推奨するトルク値に従ってヘッドセットを調節します。

5. ブレーキケーブルあるいはホースが正しく固定されているかどうかチェックします。

6. 平らな場所で前輪と後輪のブレーキが正しく作動するかどうかチェックします。

サグ設定

お買上げのフォークの性能を最大限に引き出すには、サグ を設定して調節する必要があります。乗り手が通常の乗車ポジションで自転車に乗った時のショックまたはフォークの圧縮量。助手が支える自転車に完全な装備を身につけた乗り手が乗った状態で測定を行うのが理想的です。フォークの場合は、アッパーチューブのひとつにジップタイを巻き付けると作業が楽に行えます。一般に、フォークのトラベル総量の15-25％にサグを設定します。

1. アッパーチューブに少し摩擦が生じるぐらいにジップタイを取り付け、フォークシールに接触するまで下方に押します。

2. 注意して自転車に乗り、通常の乗車ポジションを取ります。フォークがかすかに圧縮するはずです。

3. それ以上フォークを圧縮しないように注意し、自転車から降ります。シールとジップタイの距離を測ります。これがお客様のサグです。

4. サグ測定値を下記のサグ設定表と照らし合わせます。

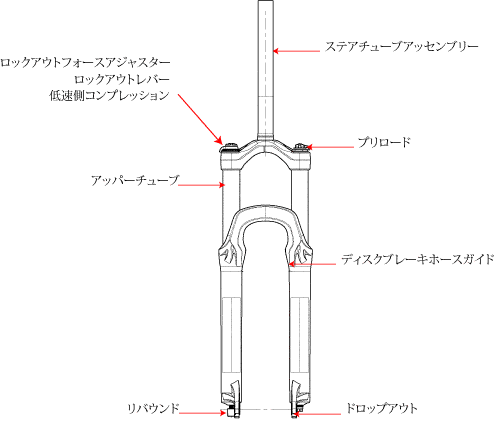

   サグ値が表より低い場合は、プレロードノブ (下図参照) を左回りに完全に1回転させます。必要であれば、再度サグを測り、調節します。

   サグ値が表の値より高い場合は、プレロードノブを、右方向に回し 完全に一回転させます。必要であれば、再度サグを測り、調節します。プレロードノブを調節しても正しいサグ値が得られない場合は、下の Vanillaコイル スプリング設定表を参照してください。コイルスプリングを異なったスプリングレートで変更する必要のある場合もあります。






   Vanillaコイルスプリング設定ガイドライン
   FOX部品番号#	スプリングレート概数	カラーコード	トラベル量 (mm)	乗り手の体重 kg (kg)
   039-05-080	.73 kgf/mm	黒	140	<90–115 (40.8-52.2)
   039-05-081	.87 kgf/mm	紫	140	115–150 (52.2-68.0)
   039-05-082	1.01 kgf/mm	青	140	150–180 (68.0-81.6)
   039-05-083	1.09 kgf/mm	緑	140	180–210 (81.6-95.3)




   サグの設定
   トラベル量	XC / Race FIRM	プラッシュ
   80 mm (3.50 インチ)	12 mm (0.50 インチ)	20 mm (0.75 インチ)
   100 mm (3.90 インチ)	15 mm (0.62 インチ)	25 mm (0.98 インチ)
   120 mm (4.70 インチ)	18 mm (0.69 インチ)	30 mm (1.19 インチ)
   140 mm (5.50 インチ)	21 mm (0.81 インチ)	35 mm (1.38 インチ)
   150 mm (5.90 インチ)	23 mm (0.91 インチ)	38 mm (1.50 インチ)




   サグのトラブルシューティング
   兆候	処置
   サグが大き過ぎる状態	レートの高いコイルスプリングに変更する
   サグが小さ過ぎる状態	レートの低いコイルスプリングに変更する
   ボトミングが大き過ぎる状態	レートの高いコイルスプリングに変更する
   固い乗心地、フルトラベルが有効に使われていない	レートの低いコイルスプリングに変更する

リバウンド調節

リバウンド調節ノブは、上の図に示した通り、右側のフォークレッグの下部にあります。 ノブには、18 クリックの調節段階があります。リバウンドによって、圧縮後のフォークの伸張レートが制御されます。ノブを 時計の針のように、右方向に回すとリバウンドが遅くなり、ノブを左方向に回すとリバウンドが早くなります。走行開始時にはリバウンド調節ノブを右回りに止まるまで完全に回した（フルイン）後、左回り（アウト）に12クリック回します。

フォークのロックアウト

青色の圧縮ロックアウトレバーは、黒色のロックアウト フォース調節ノブのすぐ下にあります。 これによって、乗り手はフォークの圧縮ダンピング回路を閉じることができます。それがフォークを最大トラベル量に維持し、圧縮を防ぎます。

注:  圧縮ロックアウトレバーの調節時には、黒色のロックアウト フォース調節ノブも動きます。これは通常の状態であり、ロックアウト フォース調節の設定には影響しません。

レバーを右方向に完全に回すと、フォークがロックアウトします。このポジションは、昇りやスプリントの際に便利ですが、乗り手の体重による沈み込みが起こります。大きな衝撃がロックアウトされたフォークに入力されたときに、フォークが“ブローオフ”します。

フォークのロックアウトは、レバーを左方向に完全に回すだけで解除されます。

注:  フォークは、ロックアウトの状態になった後に、数回転することがあります。完全なロックアウトが得られた後に、フォークが引き続き3～5 mm動くことがあります。これは正常な状態で、性能に影響を与えることはありません。

ブローオフスレッシュホールドの調整

フォークが完全にロックアウトしていても、フォークによる衝撃吸収が望ましい場合があります。FOX フォークは、油圧式ロックアウトを使用しています。これにより、ロックアウト時でも、軽快な乗心地が得られます。しかしフォーク内の部品を保護するために、FOXフォークは強い衝撃を受けると“ブローオフ”が作動し、ストロークする仕組みになっています。フォークがブローオフするタイミング－ロックアウト フォース－は、右側のトップキャップ上にある黒色のノブで調節します。10 クリックの調節段階があります。

注:  黒色のロックアウト フォース調節ノブの調節時には、青色の圧縮ロックアウトレバーの位置を保持してください。

ブローオフスレッシュホールドノブの便利な調節機能により、フォークがロックアウトポジションに保たれるので、トレイルに集中しなければならない場面でフォークの制御に気を配る必要がありません。最適なスポットを得るために数回ノブを調節しなければならない場合もありますが、一度決まれば、後はフォークをロックアウトポジションにしておくことができます。そうしておけばフォークはトレイルの衝撃（スレッシュホールド以上）に反応するものの、例えば上り坂のようにシートから腰を上げて走行するような場合には再びロックアウトの状態に戻ります（スレッシュホールド以下）。

ノブを右回りに回すとブローオフしにくくなり、左回りに回すとブローオフしやすくなります。

10クリックの調節段階があります。走行開始時には、ノブを右回りに止まるまで完全に回した後、左回りに1クリック回します。

低速圧縮器の調節

低速度圧縮ダンピングは、青色のロックアウトレバーのすぐ下にある青色のベゼルリングを使うと調整できます。リングには、8 クリックの調節段階があります。圧縮ダンピングは、フォークの圧縮速度を制御します。低速圧縮の調節は、ロックアウトを解除した（ロックアウトレバーを完全に左方向に回す）状態で行います。工場出荷時の設定は、完全に右方向に回し切った位置から、左方向に 8 クリックした状態です。

コイルスプリングの交換

注:  32 mm Vanillaフォークはトラベル量を削減することはできません。

1. 26mm 6ポイントのソケットレンチを使い、プレロードトップキャップ (左レッグの上部) を緩めて外します。

2. フォークを少し圧縮してコイルスプリングを外します。その際、しっかりスプリングを引き出さないとプランジャーシャフトから分離しないことがあります。

3. スプリングを布で拭いてカラーコードを確認します。

4. 新しいスプリングをアッパーチューブに入れて取り付けます。

5. トップキャップを取り付け、165 in-lb (1864 N-cm)まで締めます。

6. フォークが水平な位置になるまで回転させ、フォーク内のオイルがスプリングに届くようにフォークを振ります。これにより、スプリングが最初にトラベルに押し込まれる前に滑らかにしておきます。

7. 値を測定し、サグの設定を行います。
